Проектирование дома для холодного климата включает: пространственную оболочку; планировку внутреннего пространства с учётом особенностей окружающей среды; строительные технологии, повышающие сопротивляемость жилища внешним воздействиям.
Дом для холодного климата, построенный вблизи Хинтона (Альберта, Канада)
В перспективе проектирование дома для холодного климата будет зависеть от внедрения новых технологий и от адаптации существующих методов строительства.
Содержание
- Полуоткрытая планировка
- Пространственная компоновка помещений
- Суперизоляция
- Вентиляция
- Выводы
- Комментарий
Полуоткрытая планировка
История современного североамериканского жилища прослеживается в эволюции проектов жилых домов. Истоки развития можно найти в проектах и теориях, созданных отдельными архитекторами. Из них Фрэнк Ллойд Райт являет собой наиболее замечательный пример катализатора изменений в пространственной организации жилища начала XX века. В теории Райт стремился уменьшить склонность XIX века к изолированности внутренних пространств и заменить её полуоткрытым планом. Это стремление можно увидеть даже в самых последних разработках Райта, относящихся к «Юзонианскому Дому».
Дом Малколма Уайли (Willey House), план
Использование полуоткрытого плана встречается в США повсеместно. При этом появление полуоткрытого плана в разных регионах страны способствовало укреплению американцев в их стремлении к однородности и «похожести». Это установилось в тенденции к установлению ограничений на уникальность американских городов и поселений при пересечении границ регионов. «Похожесть» была обусловлена, кроме всего прочего, непрерывностью процесса переселения американского народа из одних районов в другие. Можно сказать, что знакомая обстановка или «похожесть», обнаруживаемая переселенцами в разных частях страны, давала американцам возможность чувствовать себя, «как у себя дома» в большей части мест и снизить психологическую нагрузку, возникающую при постоянных переездах.
Преобладающей характеристикой полуоткрытой планировки функционального этажа является объединение жилой среды, обеденной зоны и места для приготовления пищи в одном пространстве.
Жилище делится на основные функциональные зоны:
- зону общего пользования для приёма гостей;
- промежуточную зону;
- зону частного пользования в виде спальных комнат.
Пространственная компоновка помещений
Концепция зонирования жилища является главной в проектировании жилых домов и применяется в настоящее время для зонированного управления параметрами среды.
Экологическое зонирование и организация экологически «единого» внутреннего пространства выражается в ориентации жилища, построении его пространственной оболочки и остекления, в управлении внутренним климатом и потреблением энергии. Ральф Ноулз указывает, что ориентация жилища наряду с формой его пространственной оболочки влияет на подверженность строения воздействиям сурового климата. Ноулз обнаружил, что «отношение площади к объёму (S/V) или коэффициент подверженности коррелирует с уровнем воздействий конкретной строительной площадки, поэтому степень подверженности здания воздействиям может соответствовать условиям застройки». Чем меньше отношение площади к объёму, тем менее подвержено здание влияниям климата.

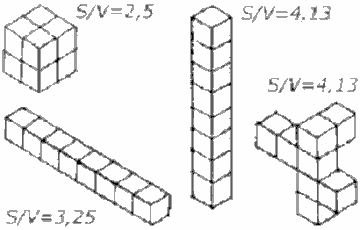

Сравнительные соотношения S/V
Ноулзом было также показано, что «когда изолированность помещений в объёме формы дифференцирована в направлении от внешнего пространства к внутреннему, величина перепада температуры при переходе из одного помещения в другое может поддерживаться на постоянном уровне». Другими словами, когда пространственная компоновка здания в целом образована пространствами с более или менее одинаковыми размерами, вариация температуры между помещениями уменьшается при приближении к центру объёма здания (см. рисунок). Таким образом, создаётся температурный градиент между помещениями, расположенными у наружных стен, и внутренними пространствами, не соприкасающимися с ограждающими конструкциями. Очевидно, что в противоположность изолированному плану этажа, полуоткрытая планировка с дифференциацией функциональных пространств характеризуется минимальной амплитудой температурных перепадов.
Разделение пространства на помещения:
а — пространственная компоновка при переменной температуре; б — пространственная компоновка при постоянной температуре
Концепция Ноулза об организации небольших помещений вдоль ограждающих стен была использована в проектах домов для строительства в Миннесоте. Суровые погодные условия Миннесоты и господствующие в зимний период северные ветры (температура без ветра ниже —30°С) определяют наибольшую чувствительность северных фасадов зданий к воздействию низких температур. Поэтому размещение здесь небольших комнат, состоящих из подсобных помещений и кладовых, играет роль «толстой» стены, защищающей здание от суровых климатических условий.
Толстые стены северных домов:
1 — скамья у окна; 2 — туалеты; 3 — жилые комнаты; 4 — кладовая
Все в большем числе новых проектов жилых домов используются воздушные завесы и двойные входы.
Двойной вход снижает тепловые потери на инфильтрацию и теплопроводность.
Образованный небольшим входным пространством с дверными проёмами по обеим сторонам входной узел функционирует как переходная зона между холодным наружным пространством и тёплым интерьером.
Двойной входной узел:
1 — вход; 2 — внутреннее пространство; 3 — скамья; 4 — внешнее пространство; 5 — туалет
Суперизоляция
Значительная часть жилых домов в США строится из деревянных конструкций. Современные наружные стены имеют большую толщину для создания небольшого коэффициента теплопередачи. Несущие элементы покрытия чаще всего представлены деревянными балками, которые при хорошей их теплоизоляции могут существенно снижать теплопотери через кровлю.
Повышенный расход теплоизоляционных материалов в конструкциях стен, потолков и полов определил появление «суперизолированного дома». В дополнение к усиленной теплоизоляции на тёплой (в зимних условиях) поверхности утеплителя создается воздушная прослойка для предотвращения конденсации влаги и инфильтрации воздуха. Установлено, что проникновение через оболочку здания влаги, содержащейся в атмосфере помещений, в стенах, потолках и полах, может образовывать конденсат, что приводит к ухудшению теплоизоляционных свойств утеплителей и повышает влагосодержание конструкций зданий. Так как водяной пар попадает в оболочку здания главным образом диффузионным или конвективным путем, использование воздушной прослойки может предотвратить проникновение влаги в пустоты конструкций.
Типовой узел стены:
1 — кладка из бетонных блоков; 2 — опорная пластина; 3 — внешняя обшивка; 4 — воздушная прослойка; 5 — внутренняя поверхность стены; 6 — обшивка пола; 7 — деревянные прогоны; 8 — воздушная прослойка
Вентиляция
Однако без достаточного воздухообмена между наружной и внутренней средами воздух помещений может стать вредным для обитателей дома. Главной причиной вредных воздействий в этом случае являются газы, выделяемые синтетическими материалами: синтетические составляющие деревянных конструкций, ковров и т.п.
В прошлом отсутствие «герметичных домов» и токсичных строительных материалов создавали ситуацию, когда любые вредные вещества могли свободно покинуть внутреннее пространство жилища.
Проект северного дома для Миннесоты должен, кроме того, соответствовать тёплым и влажным погодным условиям лета. Экологически «умный» проект, предназначенный для снижения влияния холода в зимних условиях, летом работает на охлаждение дома за счёт использования «эффекта вентури» (эффекта вытяжной трубы).
Воздух циркулирует в таком доме благодаря разности температур атмосферы в нижней и верхней частях здания. Этому процессу способствует вентилятор, размещаемый в конструкциях покрытия или в проёме, расположенном в верхней части стены.
Выводы
Освоение более совершенных проектов северных домов для Миннесоты уже в настоящее время связано с привлечением экологических принципов, которые определяют планировку жилой среды, выбор конструктивных решений, использование новых материалов и применение передовых информационных технологий.
Комментарий
В наших российских условиях следует постоянно помнить о тщательнейшей противопожарной обработке упомянутых воздушных полостей надежными антипиренами и обязательной установке противопожарных перегородок, так как в противном случае при возникновении пожара эти полости явятся каналами распространения огня, который очень сложно будет потушить. То же относится к совмещенным системам отопления/охлаждения и в значительной степени к деревянным брусовым и каркасным домам, оборудованным системой солнечного воздушного отопления типа «двойной конверт» (double envelope), через всю северную стену которых проходит воздушная полость, а скорость воздушного потока регулируется вентилятором.
Перевод статьи Чарльза Скотта, редактора журнала “Architectus” (публикуется с незначительными сокращениями)
