В жидкостном солнечном коллекторе Томасона вода свободно стекает по волнистому абсорберу. Его установка работает превосходно. Кроме того, она в 2–3 раза дешевле обычной.

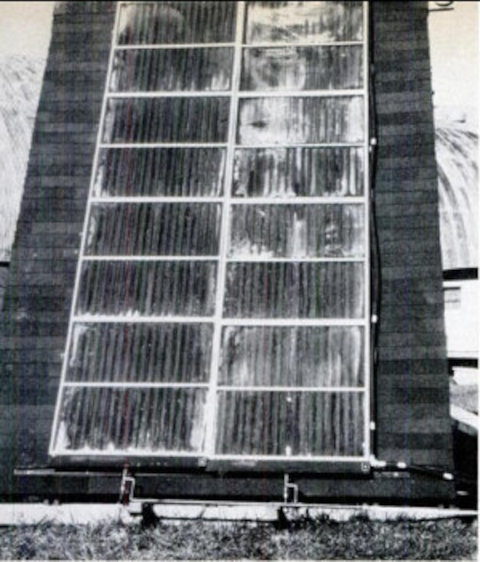

Устройство на испытательном стенде
Конструкция и принцип работы
Обычный жидкостной солнечный коллектор оборудован трубами, в которых циркулирует теплоноситель (вода). Причина такого решения — быстрое испарение горячей воды при её прямом контакте с воздухом, что ведёт, естественно, к охлаждению системы.
Г. Томасон принял иное решение. Он использовал гофрированный чёрный алюминиевый лист, по которому организовал сток воды тонкими струйками.
В начале солнечного дня насос начинает подавать воду в трубу, расположенную вдоль верхнего края абсорбера. Через маленькие отверстия в трубе вода сочится на нагретую поверхность абсорбера. При нагреве часть воды испаряется. Но это, конечно, происходит лишь до тех пор, пока влажность в устройстве не достигнет 100%. На протяжении остальной части дня часть воды будет конденсироваться, такая же часть — испаряться.
КПД такого коллектора может составлять 35–65%.
Достоинства
Преимущества системы:
- отсутствие труб за исключением распределительной трубы вдоль верхнего края абсорбера;
- отсутствие в конструкции дорогостоящей меди;
- отсутствие высокого давления в системе;
- отсутствие высоких требований, предъявляемых уплотнениям;
- отсутствие необходимости в сливе жидкости из системы при выключении её на длительное время (достаточно выключения насоса;
- не требуется антифриза;
- значительная часть площади абсорбера находится в непосредстввенном контакте с теплоносителем (водой);
- для каркаса устройства возможно использование древесины;
- устройство с легкостью может быть изготовлено домовладельцем самостоятельно.
Недостатки
Недостатком коллектора Томасона является лишь то, что он не может быть использован в регионах с очень низкими температурами.
Источник: “Low-Cost Solar Heating — 100 Daring Schemes Tried and Untried” by Dr. William Shurcliff
