Солнечный дом, спроектированный архитектором Сэмюэлем Полом (Samuel Paul), оборудован системой пассивного отопления-охлаждения.
Вид дома с юго-востока
Южный фасад дома представляет собой комбинацию из окон увеличенной площади и встроенных воздушных коллекторов. Термическое сопротивление наружных стен дома составляет R=3,3, крыши — R=5,3. К южному фасаду солнечного дома пристроена терраса.
Планировка
На нижнем уровне солнечного дома располагаются: гостиная, кухня-столовая, спальня, ванная комната, постирочная, прихожая.

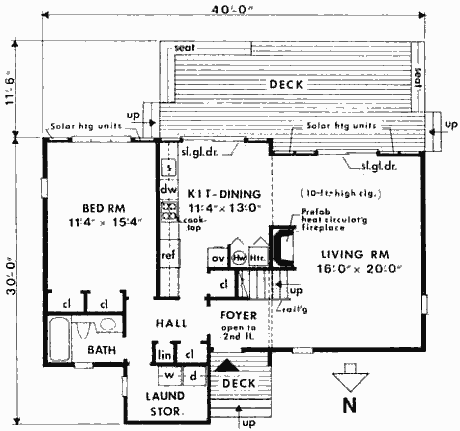

Первый этаж, план
На верхнем уровне дома находятся: 2 спальни, ванная комната.

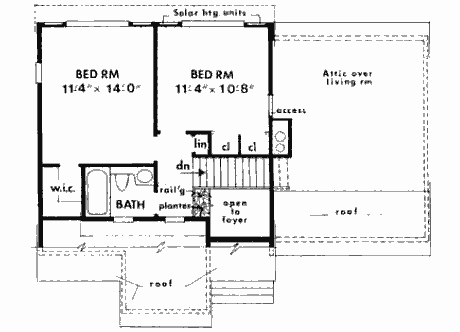

Второй этаж, план
Система отопления
Система пассивного отопления состоит из окон южного фасада увеличенной площади, через которые тепло солнца поступает напрямую (Direct Gain), а также самодельных воздушных коллекторов, встроенных в южный фасад и занимающих остальную его площадь.
Поступающее в солнечный дом дом тепло аккумулируется покрытой керамической плиткой бетонной плитой пола. В ночное время это тепло свободно излучается в помещения, поддерживая в них комфортную температуру.
Расположенный в гостиной камин выполняет функцию резервного источника отопления в холодные ненастные дни.
Режимы работы системы солнечного отопления-охлаждения

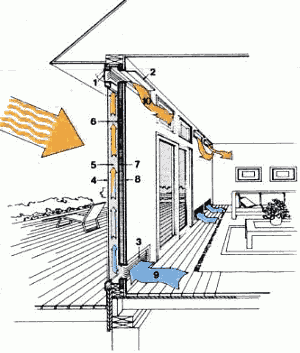

Разрез: 1 — наружная вентиляционная заслонка; 2 — внутренняя вентиляционная заслонка; 3 — регулируемые жалюзи; 4 — остекление коллектора; 5 — воздушный промежуток; 6 — абсорбер (лист металла, окрашенный в чёрный цвет); 7 — теплоизоляция; 8 — внутренняя отделка; 9 — поток холодного воздуха; 10 — поток тёплого воздуха
В ясный открыты внутренние заслонки (2) и жалюзи (3). Холодный воздух поступает через нижние отверстия в коллектор, откуда, нагреваясь, истекает в помещение через верхние. В ночное время жалюзи (3) закрыты, препятствуя обратному току воздушного потока через коллектор. В жаркие летние дни закрываются внутренние заслонки (2) и открываются наружные заслонки (1). В результате этого воздух, поступающий из помещения в коллектор, нагреваясь, истекает наружу, приводя к «подсосу» в помещение свежего наружного воздуха.
