Двухэтажный солнечный дом, спроектированный Кеном Гефартом (Ken Gephart), частично заглублён в склон южной экспозиции. Огромная термическая масса земли стабилизирует температуру в помещениях.
Вид с юго-востока
Гараж, пристроенный к северному фасаду дома, служит дополнительной защитой от холодных северных ветров.
Вид с северо-запада
Вход в солнечный дом выполнен с верхнего уровня со стороны северного фасада.
Планировка

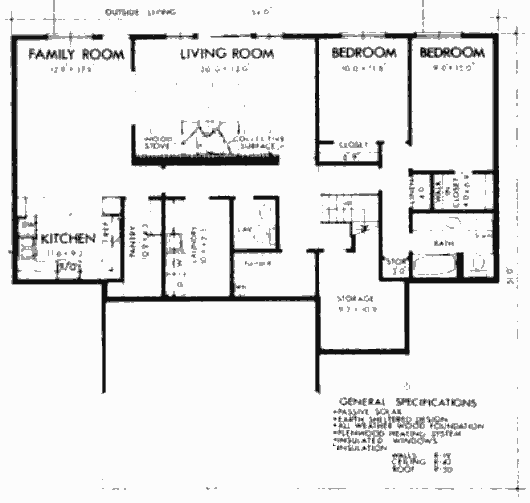

На нижнем уровне солнечного дома расположены: гостиная, семейная комната, 2 спальни, кухня, 2 санузла, техническое помещение, кладовые.
Нижний уровень, план

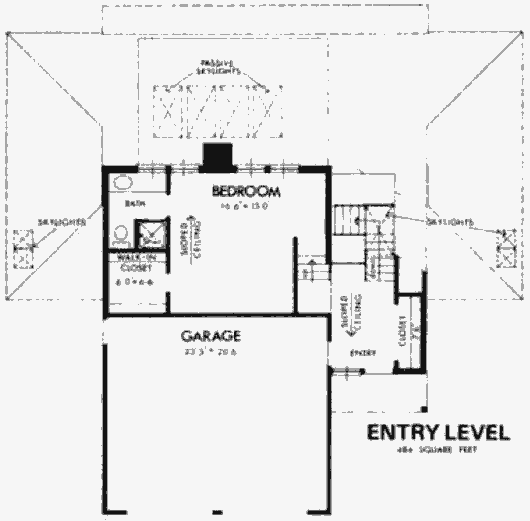

На верхнем уровне дома находятся: спальня, ванная комната, прихожая, гараж.
Верхний уровень, план
Естественный свет
Площадь окон южного фасада увеличена, площадь окон северного фасада минимальна, на западном и восточном фасадах дома окна отсутствуют. Все жилые помещения освещаются через окна южного фасада.

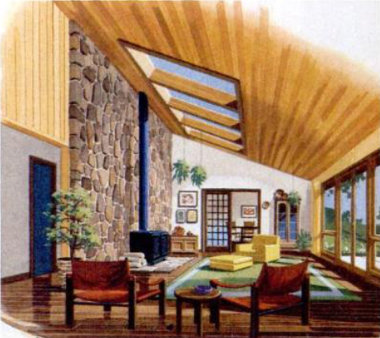

Интерьер гостиной
Гостиная имеет дополнительное освещение через зенитные фонари. Верхний естественный свет имеют также кухня и ванная комната нижнего уровня дома.
Система отопления
Системой пассивного отопления солнечного дома являются окна и остеклённые двери южного фасада увеличенной площади, а также зенитные фонари (Direct Gain). Поступившее в помещения тепло солнца аккумулируется массивной кирпичной стеной, находящейся непосредственно в зоне инсоляции. Значительная часть тепла направляется по опускному воздуховоду, устроенному в кирпичной стене, в подпольное пространство, служащее воздухораспределительной системой. Из подполья тепло может направляться в помещения, нуждающиеся в отоплении.

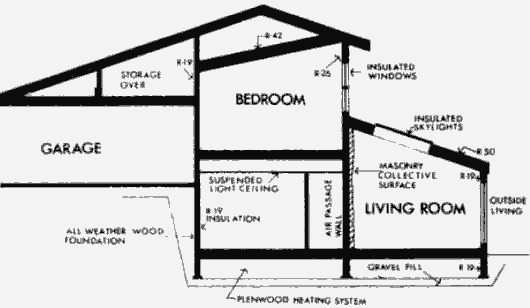

Разрез
При недостатке тепла в холодные пасмурные дни в качестве резервного источника отопления используется дровяная каминопечь, пристроенная к кирпичной стене. Тепло из печи также поступает по опускному воздуховоду в подполье.
Устроенные над окнами южного фасада солнечного дома козырьки затеняют остекление в жаркие летние дни, защищая помещения от перегрева.
