Дом солнечного полукруга в Великобритании

Автор: mensh, 1 марта, 2013

Солнечный дом

Этот энергоэкономичный солнечный дом был построен вблизи д. Клавердон (Уорикшир, Великобритания) в 2007–2008 г.г. в специально выбранной для него зелёной зоне.

Внешний вид

Планировка

Резиденция достаточно велика (313 м²) в сязи с тем, что клиент нуждался в 5 спальнях. Первый этаж дома имеет площадь 197 м², второй — 116 м².

План первого этажа:

1 — вход; 2 — крытая автопарковка; 3 — лестница; 4 — туалет; 5 — инженерное оборудование; 6 — входной холл; 7 — кухня; 8 — семейная комната; 9 — гостиная; 10 — столовая; 11 — спальня хозяев; 12 — терраса; 13 — сад; 14 — садовая кладовая

План второго этажа:

1 — галерея; 2 — семейная ванная комната; 3 — одноместная спальня/офис; 4 — двухместная спальня/офис; 5 — кладовая, водяные баки-теплоаккумуляторы; 6 — балкон

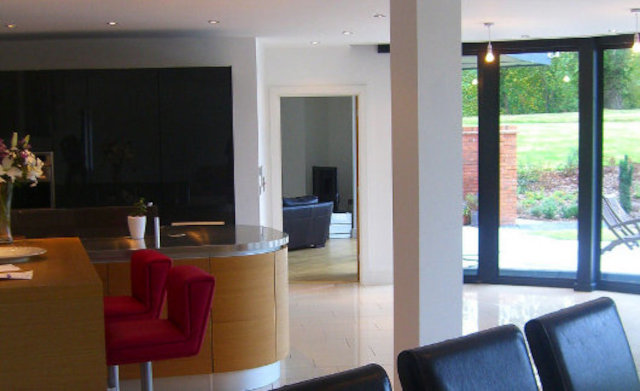

Фрагмент интерьера

Отопление

Системой пассивного солнечного отопления служит обильное остекление южного фасада (Direct Gain). Площадь остекления южного фасада составляет 74 м², северного — 10 м².

Пассивный солнечный дом в форме полукруга способен аккумулировать значительное количество солнечного тепла.

Резервным источником тепла в доме является тепловой насос. Нагретая им вода хранится в суперизолированных танках, установленных на чердаке северного крыла дома, и может использоваться в системе отопления (тёплый пол) и горячего водоснабжения. Питание на тепловой насос поступает от 2 фотоэлектрических панелей площадью по 9 м² каждая, расположенных на южных фронтонах дома.

Защита от перегрева

Во избежание перегрева помещений в жаркие летние дни остекление южного фасада дома затеняется металлическими вертикальными жалюзи и широким карнизным свесом крыши. Кроме этого организована эффективная сквозная вентиляция.

Итоги

Рядом были возведены ещё 2 аналогичных резиденции. Все дома представляют собой солнечный полукруг.

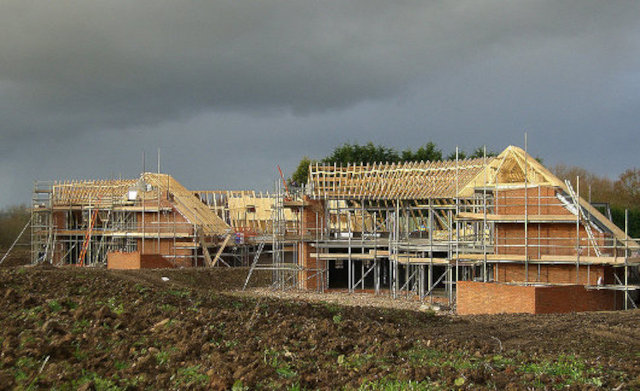

Этап строительства

Первый пассивный солнечный дом такого типа был спроектирован Фрэнком Ллойдом Райтом и построен в 1944 г. в Миддлтоне (Висконсин, США). Кроме того, вогнутый южный фасад формирует уютный защищённый двор.

Подобный проект может быть реализован на участке размерами 40x45 м.

Комментарии3

Дом солнечного полукруга

Замечательный проект! Это достойный пример "солнечной архитектуры". Здесь сам дом и окружающее пространство подчинено идее использования солнечной энергии. Конечно, для своей климатической зоны может оказаться, что растущие деревья на юге кольцевой впадины должны быть отнесены подальше от южного фасада, дабы не затенять солнце в зимний период. Один момент вызывает удивление-вопрос. Возможно, это ошибка перевода. Почему для работы теплового насоса используется солнечное электричество? Получение электричества от солнечных батарей для того, чтобы "выкачивать" тепло нерационально и неэффективно. КПД солнечных батарей в 12% плюс коэффициент термопреобразования теплового насоса 3 даёт суммарный кпд 36%, когда солнечные коллекторы дают кпд более 50% в условиях Англии. И система из солнечных коллекторов гораздо дешевле, чем солнечные батареи + тепловой насос + систему сбора тепла грунта.

На английском написано

На английском написано следующее: "An option available to residents - shown on the perspective views here - is for two tracking solar photovoltaic arrays located at the southern gables of the house. These solar arrays can be used to help power the heat pump or to send electricity back into the grid."

Перевод

Спасибо за оперативный ответ. Всё понятно, что имелось в виду по поводу солнечных батарей. Это возможная перспектива получения электрической энергии. Предполагается, что в тёплый период излишки этой энергии будут сбрасываться обратно в сеть. Сейчас, как следует из информации, отопление осуществляется при помощи пассивного солнечного отопления + система тёплых полов подключенных к тепловому насосу. Для климата Великобритании может использоваться тепловой насос снимающий тепло даже от наружного воздуха. Скорее всего, это короткий период года, поэтому, как следует из перевода, солнечные батареи будут работать в помощь для привода теплового насоса, так как основную электрическую энергию тепловой насос будет брать из сети. В данном архитектурном варианте, например для холодного продолжительного отопительного периода, могли бы быть использованы солнечные коллекторы вместо теплового насоса. Тогда, в этом случае, можно было бы при помощи солнечных батарей сделать полностью автономное тепло- и электро- снабжение.
