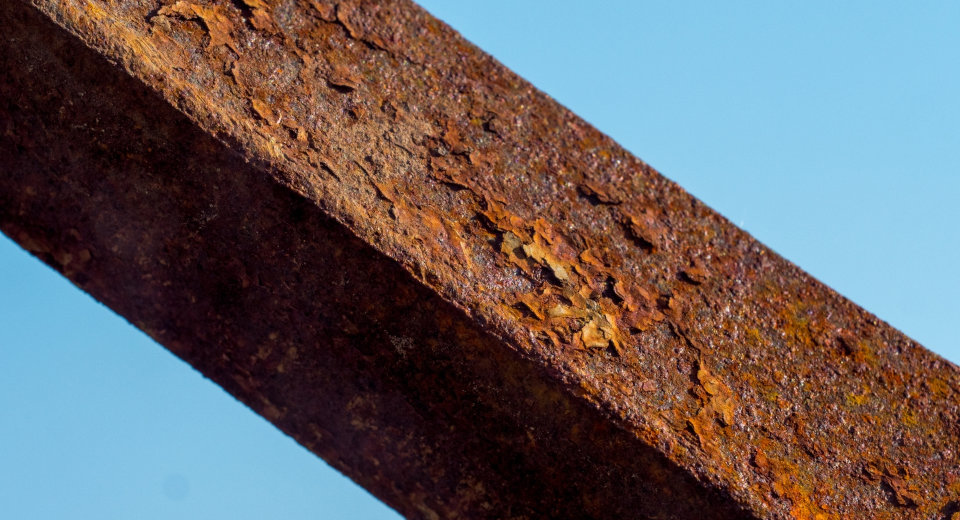

В перекрытиях по металлическим балкам основным возможным дефектом является потеря устойчивости вследствие коррозии в процессе эксплуатации.
Коррозии подвержены полки и стенки металлических балок, установленных на опоре и в пролёте. Самый простой метод — наварка металлических пластин-накладок, которые перекрывают место коррозии. Толщину металлической пластины принимают равной толщине усиливаемого элемента.
Если полка подверглась коррозии, то на неё накладывают металлическую пластину, ширина которой должна равняться ширине перекрываемого элемента за вычетом 2-х её толщин. Высоту сварного шва принимают равной высоте пластины.
Ликвидация трещин на металлических балках у опоры (I) и в середине пролёта (II):
1 — место коррозии; 2 — место возможной трещины в пролёте; 3 — металлическая балка перекрытия; 4 — металлическая подпорка; 5 — временная подпорка; 6 — металлическая накладка; 7 — сварные швы

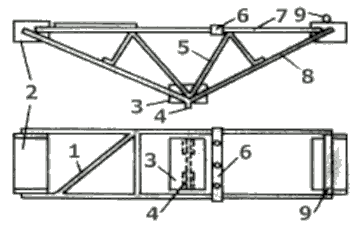

Конструкция протеза для наращивания балки перекрытия:
1 — раскос в плоскости; 2, 3 — верхняя и нижняя опорные планки; 4 — элемент жёсткости нижнего пояса; 5 — решётка; 6 — передвижная планка; 7 — верхний и нижний пояса; 8 — подкос фермы; 9 — элемент жёсткости верхнего пояса.
Схема наращивания балки перекрытия (цифрами показана последовательность операций).
Если вследствие коррозии на опоре необходимо нарастить балку перекрытия, то устанавливают металлический корсет.
