Ремонт деревянных балочных перекрытий

Опубликовано mensh - вт, 03/28/2023 - 16:21

Ремонт деревянных перекрытий выполняется в случае установления факта загнивания деревянных несущих балок и наката.

Выявление загнивших участков деревянных балок перекрытия

Осмотр перекрытий надлежит выполнять ежегодно. Особое внимание следует уделять местам, где несущие балки опираются на стены.

Содержание

Выявление загнивших участков деревянных балок перекрытия

Проверка состояния несущей балки обычно определяется постукиванием по ней. При наличии в древесине дефектов звук будет глухим. Для обследования в подозрительном месте сверлится отверстие небольшого диаметра, в котором будет видно повреждённое жучком место или загнивание.

Выявление дефектных участков перекрытий

Выявление дефектных участков перекрытий:
1 — опирание балок; 2 — середина балки; 3 — лаги; 4 — пол; 5 — штукатурка; 6 — балка; 7 — накат; 8 — песчаная засыпка

Укрепление балок стойками

Укрепление балок с помощью стоек с целью замены загнивающих участков:
1 — балки требующие усиления в опорной части; 2 — прогон; 3 — стойки; 4 — лежень; 5 — уровень пола

Укрепление балки перекрытия

После обнаружения загнивания конца балки повреждённый участок очищается, антисептируется и балка укрепляется деревянной стойкой, подведённой под неё. В случае повреждения нескольких балок устраивается рама. Она подводится под балки, а ригели её служат опорой концам балок.

Установка по сторонам балки накладок

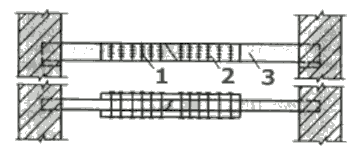

Установка по сторонам балки накладок:
1 — гвозди; 2 — накладки; 3 — балка с надломом

Установка на балку снизу и сверху накладок

Установка на балку снизу (а) и сверху (б) накладок:
1 — накладка; 2 — болты; 3 — балка с надломом

Укрепление повреждённой балки подбалками

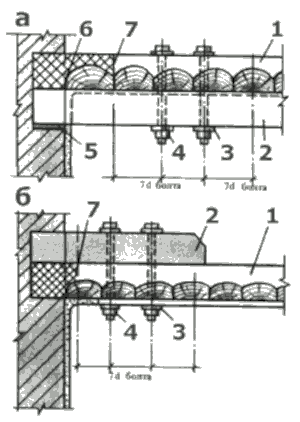

Укрепление повреждённой балки снизу (а) и сверху (б) подбалками:
1 — балка перекрытия; 2 — подведённая подбалка; 3 — шайба; 4 — болты крепления; 5 — прокладка (просмолённая доска); 6 — ослабленная часть балки; 7 — участок загнивания

Усиление несущей способности балки

Подбалки

Подбалки устанавливаются снизу и сверху несущей балки. Сечение их не должно быть менее сечения несущей балки. Диаметр болтов ≥ 16 мм при расстоянии между ними, а также от них до конца подбалки и загнившего участка ≥ 7-кратного диаметра болтов.

При подведении подбалки поврежденная основная балка вывешивается, пробивается в стене гнездо. Подбалки заводятся в него снизу и сверху. Отверстия под болты в пакете (балка + подбалки) обязательно сверлятся одновременно. Во избежание повисания балки гайки и контргайки сильно затягиваются.

Накладки

Деревянные накладки прикрепляются болтами к несущей балке. Суммарное сечение накладок не может быть менее сечения усиливаемой балки. Для установки накат разбирается, черепные бруски снимаются.

Укрепление конца балки накладками

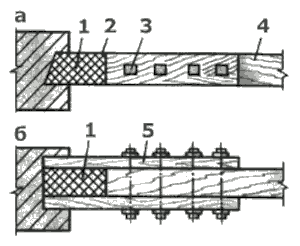

Боковые укрепляющие накладки на концах балки:
1 — подгнивший ослабленный участок балки; 2 — граница загнивания; 3 — болты крепления; 4 — основная балка; 5 — боковые накладки

Кронштейны

Кронштейны крепятся к несущим стенам. На них опирается ригель, на который кладутся концы балок.

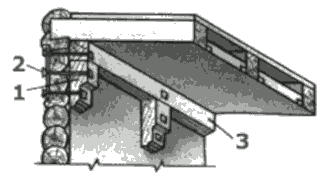

Временный прогон, установленный на балке

Временный прогон:
1 — кронштейн; 2 — болты; 3 — прогон

Ремонт загнившего наката перекрытия

В случае загнивания наката перекрытия повреждённый участок удаляется вместе с утеплителем. После этого выполняется очистка, ремонт и антисептирование (по необходимости) балки. Прибиваются на место черепные бруски и устраивается новый накат.
