Воздушный солнечный коллектор, построенный Робертом Вернером (Robert Werner) из Пуэбло (Колорадо, США), прост по конструкции. При его изготовлении были использованы доступные материалы.

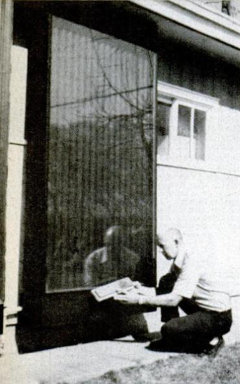

Внешний вид
Гелиоколлектор установлен на южном фасаде гаража-мастерской автора. Строение имеет площадь 62,2 м² и хорошо теплоизолировано.
Конструкция
Размеры устройства автор выбрал исходя из размеров стандартного закалённого стекла.

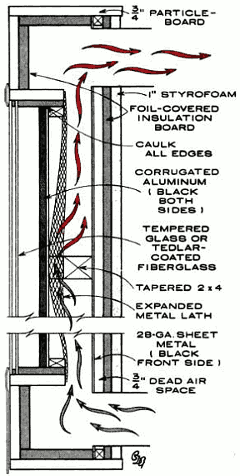

Разрез
Корпус выполнен из древесностружечной плиты толщиной 20 мм и теплоизолирован стирофомом. В воздушном промежутке установлены дефлекторы и натянута стальная сетка, что придаёт потоку воздуха необходимую турбулентность. Во избежание опрокидывания тяги в ночное время Вернер расположил выпускное отверстие в стене помещения на 0,6 м выше впускного отверстия устройства.
Для повышения эффективности гелиоколлектора в канал может быть установлен вентилятор мощностью 36 Вт, управляемый датчиком температуры.
Итоги
Испытания показали, что в декабре-январе при наружной температуре воздуха около -18°C температура в помещении составляла 10–16°C. Температура воздуха, поступающего из устройства была при этом около 54°C.
