Заглублённый солнечный дом спроектирован архитектором Чарльзом Вудсом (Charles G. Woods) и имеет площадь 168,3 м². Под высокой двускатной крышей оборудован жилой чердак.

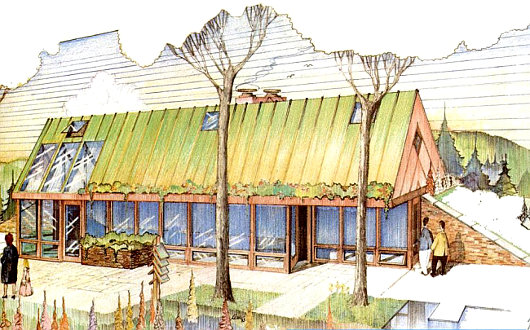

Вид на южный фасад
Солнечный дом хорошо теплоизолирован. Термическое сопротивление крыши составляет R=8,4, стен — R=2,8, пола — R=1,4. Северная стена обвалована до уровня крыши, обвалованы частично также западная и восточная стены. Полностью открыт лишь южный фасад, представляющий собой витраж с двухслойным остеклением. В ночное время витраж может быть закрыт теплоизолирующими жалюзи, что заметно снизит теплопотери.

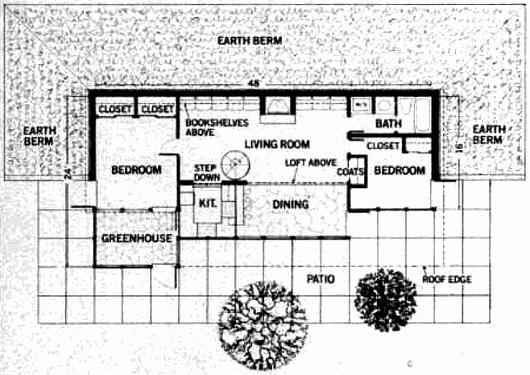

Нижний уровень, план
На нижнем уровне дома расположены: большая общая комната, зонированная на двухсветную столовую/кухню и гостиную; 2 спальни; ванная комната; двухсветная теплица.

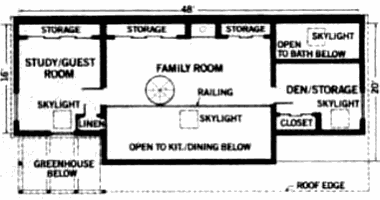

Верхний уровень, план
На верхнем уровне (чердаке) находятся: семейная комната, студия/гостевая, кладовая. Дом оборудован 2-мя системами пассивного отопления:
- прямой обогрев через витраж южного фасада (Direct Gain);
- солнечная теплица (Isolated Gain), тепло в которую поступает через витраж и остеклённую крышу.
Разрез
Поступившее в помещения тепло солнца аккумулируется массивными бетонными стенами и полом. В ночное время это тепло свободно излучается и распространяется по комнатам естественной конвекцией. Из двухсветной теплицы тепло поступает в помещения через сдвижные двери.
Широкий карнизный свес защищает витраж южного фасада от прямых солнечных лучей в жаркие летние дни, предохраняя помещения от перегрева.
Четыре световых люка, расположенные вблизи конька крыши, обеспечивают дополнительное дневное освещение и естественную вентиляцию.
Каминопечь-калорифер, установленный в общей комнате солнечного дома, служит резервным источником отопления.
