Этот пассивный солнечный дом является зданием возвышающегося типа. Окна ориентированы на юг с целью максимального использования энергии солнца для отопления.

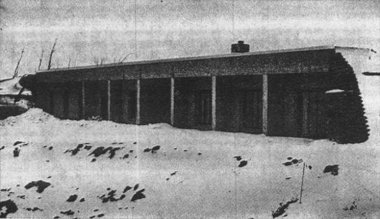

Внешний вид
Дом построен в Шейкопи (Миннесота, США) по проекту архитектора Джо Топика.
Конструкция
Стены и крыша дома устроены из сборных железобетонных элементов. Изоляция из стирофома. Толщина теплоизоляции крыши составляет 150 мм, стен — 110 мм. Гидроизоляция стен и крыши — бентонит.
Деталь стены: 1 — гипсовая штукатурка; 2 — теплоизоляция из стирофома толщиной 40 мм; 3 — железобетонная стена толщиной 300 мм; 4 — бентонитовая гидроизоляция; 5 — теплоизоляция из стирофома толщиной 75 мм; 6 — грунт
Все стены обвалованы (открыт лишь южный фасад). Толщина засыпки крыши 430 мм.
Планировка
Общая площадь дома составляет 223 м².

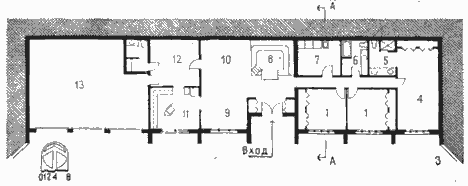

План: 1 — спальня; 2 — вспомогательное помещение; 3 — деревянная подпорная стенка; 4 — спальня хозяев; 5 — ванная хозяев; 6 — ванная; 7 — прачечная и техническое помещение; 8 — заглублённый вход; 9 — столовая; 10 — гостиная; 11 — кухня; 12 — общая комната; 13 — гараж С южной стороны перед зданием находятся пологие холмы и прямо перед южным фасадом — искусственный пруд
За счёт концентрации всех помещений дневного пребывания в центральной части здания, а всех спален в одном крыле удалось избежать длинного коридора, характерного для зданий этого типа.
Система отопления
Тепло солнца, поступающее через витраж южного фасада дома (Direct Gain) — основной источник отопления. Это тепло аккумулируется массивными бетонными конструкциями. В ночное время оно излучается и свободно распространяется по помещениям естественной конвекцией.
Дополнительный источник отопления — тепловой насос.
Итоги
Благодаря незначительной площади открытых поверхностей общая стоимость солнечного дома невысока и эксплуатационные затраты также невелики.
