Пассивный солнечный дом не всегда удаётся ориентировать на участке таким образом, чтобы южный фасад получал хорошую инсоляцию в течение всего светового дня.
Вид с юга
Архитектор Кен Гефарт (Ken Gephart) в данном проекте использовал угловую теплицу площадью 15,3 м², в которой остеклены не только две стены, но и крыша. Такое проектное решение позволяет значительно улучшить инсоляцию..
Конструкция
Солнечный дом хорошо теплоизолирован. Термическое сопротивление стен дома составляет R=19, а крыши — R=30. Пристроенный к северному фасаду гараж — буфер для защиты от холодных северных ветров.
Окна гостиной, выходящие на юго-запад, имеют увеличенную площадь остекления. Окна, размещённые на остальных фасадах дома, имеют минимальную площадь. Ванная и гардеробная хозяев, а также холл второго этажа освещены через зенитные фонари.
Планировка
На первом этаже солнечного дома размещены: гелиотеплица, гостиная, семейная комната, кухня, две спальни, ванная комната, прихожая, техническое помещение, гараж. Из теплицы через раздвижные двери можно выйти на пристроенную к ней террасу.

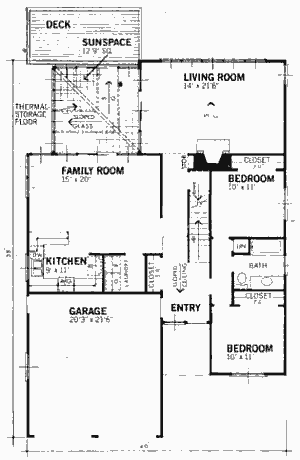

Первый этаж, план
На втором этаже находятся: спальня хозяев с гардеробной и ванной комнатами, склад над гаражом.
Второй этаж, план
Система отопления
В систему пассивного отопления солнечного дома включены: гелиотеплица (Isolated Gain), а также окна гостиной и верхнебоковые окна спальни хозяев, через которые осуществляется прямой доступ тепла солнца (Direct Gain).
Тепло поступает из теплицы через открытые остеклённые раздвижные двери в гостиную и семейную комнату. Кроме того, оно свободно течёт в спальню хозяев, дополнительно обогревая её.
В спальни первого этажа, расположенные вдали от южного фасада солнечного дома, тёплый воздух подаётся небольшим вентилятором через воздуховоды.
Расположенный в гостиной большой камин служит для обогрева помещений в ненастные дни.
Массивная бетонная плита пола, покрытая керамической плиткой, является основным накопителем тепла, которое в ночное время свободно излучается в помещения.
