Жидкостной солнечный коллектор Спенсера (D.L. Spencer) обладает высоким КПД, низкой стоимостью, низкой инерционностью. В этом устройстве отсутствуют трубы.

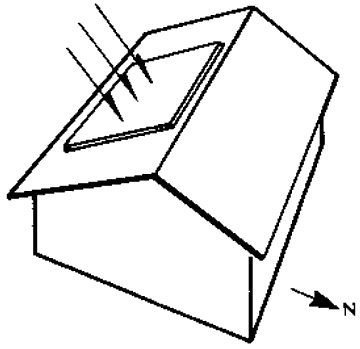

Устройство на крыше дома
Конструкция и принцип работы
Вода находится между двумя листами (1,5 мм) из нержавающей стали. Верхний лист зачернён. Нижний лист имеет вертикальные гофры. По периметру листов выполнена герметизация, а между ними создано разряжение. Вода поступает сверху в гофры и стекает под действием гравитации. Сила тяготения в системе уравновешивается силой трения. Расход воды незначителен.
.

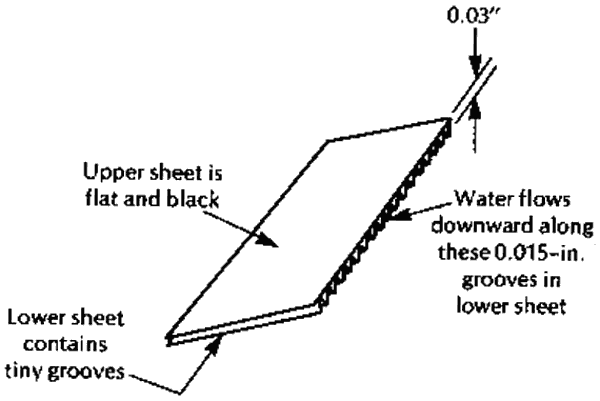

Фрагмент устройства (остекление не показано)
Итоги
Замерзание и кратковременное вскипание воды не представляет опасности для этого устройства. В этом случае верхний стальной лист лишь незначительно «вспучивается».
Источник: “Desing and Performance of a Distributed-Flow Water-Cooled Solar Collector” by D.L. Spencer, T.F. Smith, and H.R. Flindt of the Devision of Energy Engineering. Univercity of Iowa, Iowa City, IA 52242, 1975. Also an article D.L. Spencer in Proceedings of the American ISES Aug. 1978 Conference, Denver, CO, Vol. 2.1, p. 629.
