Солнечный коллектор Ханя

Автор: mensh, 17 октября, 2014

Солнечные коллекторы

Изобретатель Динь Хань (Dinh Khanh) разместил основной солнечный коллектор под остеклением вспомогательного для снижения тепловых потерь.

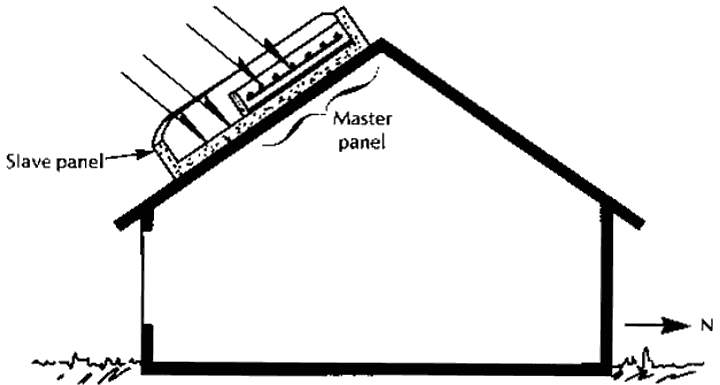

Дом, оборудованный устройством Ханя, разрез

В своей системе Хань использовал простой дешёвый вспомогательный обогреватель и высокоэффективный основной. Этим он смог добиться высокой эффективности при низкой стоимости.

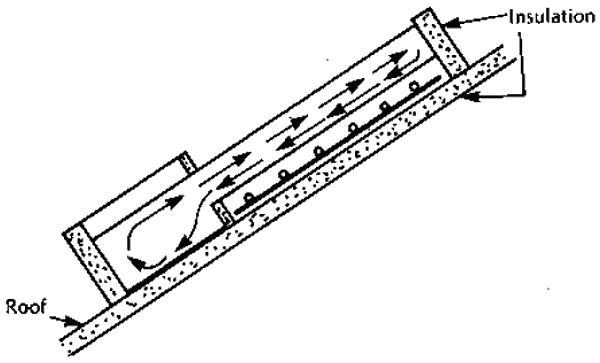

Система отопления Ханя в разрезе (показано направление воздушных потоков)

Испытания показали, что подобная система позволяет увеличить мощность основного обогревателя на 25–35% за счёт снижения тепловых потерь.

Источник: Reports and letters received in Sept. and Oct. 1976 from Dinh Khanh of 2221 NE 12th Terrace, Gainesville, FL 32601. Mr. Khanh is associated with Mathews Systems, Inc., PO Box 1666, Gainesville, FL 32601.

Комментарии1

Да, конечно, дополнительное

Да, конечно, дополнительное остекление уменьшает тепловые потери и, следовательно, повышает КПД. Для того, чтобы движение воздуха было таким, как показано на рисунке, в системе Ханя установлена дополнительная поглощающая панель (ниже основного устройств) - своеобразный воздушный обогреватель, который нагревает воздух в межстекольном пространстве. Система Ханя - неплохое решения для нашего холодного климата. Но здесь необходимо помнить следующее. Данная конструкция будет работать так, как показано на рисунке только тогда, когда угол наклона небольшой, а расстояние между встроенным обогевателем и наружном стеклом значительное. В противном случае, движение воздушного потока в межстекольном пространстве будет обратным. То есть, нагретый тёплый воздух будет подниматься вдоль встроенного отопителя, а опускаться вдоль наружного стекла. При этом положительный эффект может быть маленьким, или вообще нулевым.
