Термосифонный воздушный солнечный коллектор, превращающий южную стену любого дома в источник свободного тепла, построил Гэри Рейза (Gary Reysa) в своём доме в Бозмане (Монтана, США).

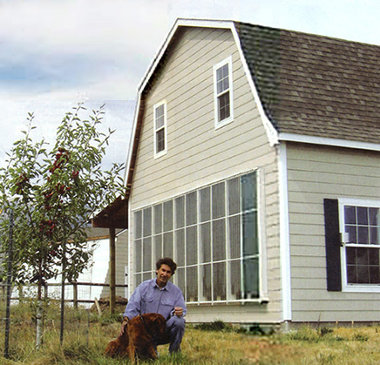

Южная стена дома
Площадь строения, на котором был смонтирован воздушный обогреватель, составляет 72,5 м². Термическое сопротивление изоляции стен и крыши — R=3,3.
Конструкция
Воздушный солнечный коллектор Гарри состоит из 10 гофрированных листов поликарбоната размером 2,4x0,66 м каждый, закреплённых 150-мм шпильками.

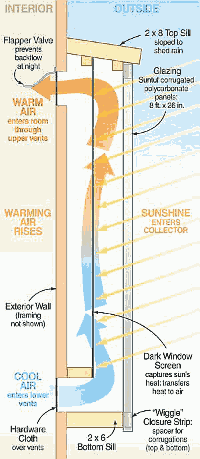

Коллектор, разрез
Каркас выполнен из бруса 50x150 мм. В верхней и нижней части устроены отверстия: нижнее служит для поступления в обогреватель холодного воздуха из помещения, верхнее — для нагретого воздуха, поступающего в помещение.
Циркуляция воздуха продолжается в течение всего ясного дня. Во избежание обратной циркуляции воздуха в ночное время, приводящей к охлаждению помещения, на верхних отверстиях установлены простые заслонки.

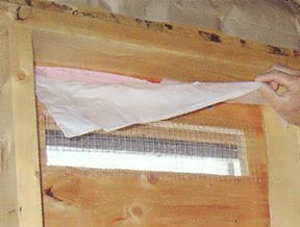

Заслонка
Заслонка представляет собой пластиковую сетку и 2 слоя полиэтилена, прикреплённых поверх сетки.
Итоги
В обычный зимний день воздух в обогревателе нагревается на 28–33°C.
Срок окупаемости такого устройства составляет около 1,5 лет. Он обошёлся Гарри в $350 и 3 дня работы.
