В ряде регионов, несмотря на холодную зиму, бывает жаркое и влажное лето. Проектирование системы солнечного отопления и охлаждения дома для такого климата — трудная задача.
Южный фасад дома и гараж
В американской компании MDD and Construction Company было придумано оригинальное решение, позволяющее почти полностью отказаться от традиционной системы обогрева жилища зимой и использовать естественную систему охлаждения летом.
Описание дома
В соответствии с идеями конструкторов жилой дом площадью 162,6 м² был частично заглублён.
Стены дома, включая южную, обвалованы и имеют наружную теплоизоляцию выше поверхности земли. Земля на ширину 2,4 м от стен также теплоизолирована. Бетонная плита пола устроена на толстом щебёночном основании и не имеет теплоизоляции. Термическое сопротивление крыши составляет R=4,9.
К восточному фасаду пристроен гараж. С южной стороны высажены лиственные деревья для затенения дома в летнее время.
Принцип работы системы
Приточный воздух поступает в помещения через подземный воздушный канал. Это позволяет за счёт огромной термической массы земли подогревать приточный воздух в зимнее время и охлаждать — в летнее.
Разрез
Тепло солнца поступает в общую комнату, расположенную у южного фасада, через окна и остекление крыши. Отсюда через люки в перекрытии оно направляется в высокое чердачное помещение. На чердак тепло попадает непосредственно и через частично остеклённый южный скат крыши.

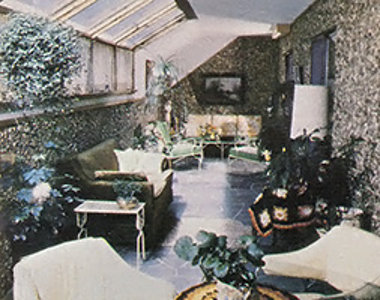

Общая комната
В зимнее время тепло, поступившее в чердачное помещение, направляется небольшим вентилятором вниз и аккумулируется массивной бетонной плитой пола.
В летнее время воздух на чердаке, нагретый поступающим теплом, естественной конвекцией уходит наружу через открытые вентиляционные люки, устроенные под козырьком крыши. Он вытягивает воздух из помещений через люки, расположенные в чердачном перекрытии, способствуя поступлению свежего наружного воздуха.
Воздухообмен между помещениями происходит через раздвижные двери.
Зимой в качестве резервного источника отопления используется тепловой насос.
Спальня
Световые шахты позволяют получить качественное естественное освещение.
Остекление южного фасада и крыши имеет подвижную теплоизоляцию, позволяющую снизить теплопотери в холодные зимние ночи, а летом — защитить помещения от перегрева.
