Приложение А (рекомендуемое)

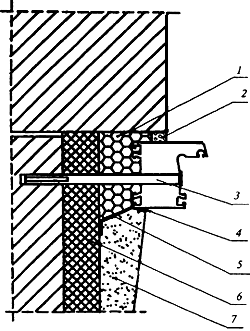

Рисунок А.1. Узел бокового примыкания оконного блока к проему с четвертью в стене из кирпича, с отделкой внутреннего откоса штукатурным раствором:

Узел бокового примыкания оконного блока к проему с четвертью в стене из кирпича, с отделкой внутреннего откоса штукатурным раствором
1 — пенный утеплитель; 2 — изоляционная саморасширяющаяся паропроницаемая лента; 3 — рамный дюбель; 4 — герметик; 5 — пароизоляционная лента; 6 — компенсатор монтажного зазора (может применяться для утепления откоса и изоляции пенного утеплителя от плоскости возможной конденсации); 7- штукатурный слой внутреннего откоса (с фаской для слоя герметика)

Здесь и далее приведены принципиальные схемы узлов примыкания, пропорции отдельных элементов узлов примыкания могут быть не соблюдены. При разработке проектно-конструкторских решений конкретных узлов примыканий допускается комбинировать отдельные элементы узлов, приведенных на рисунках настоящего приложения, а также применять другие решения, не противоречащие требованиям настоящего стандарта.

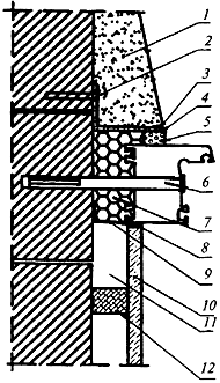

Рисунок А.2. Узел бокового примыкания оконного блока к проему без четверти в стене из кирпича и отделкой внутреннего откоса облицовочной панелью:

Узел бокового примыкания оконного блока к проему без четверти в стене из кирпича и отделкой внутреннего откоса облицовочной панелью
1 — штукатурный слой наружного откоса (с фаской для слоя герметика); 2 — строительный шуруп; 3 — герметик; 4 — фальшчетверть из уголка; 5 — изоляционная саморасширяющаяся паропроницаемая лента; 6 — рамный дюбель; 7 — пенный утеплитель; 8 — герметик; 9 — пароизоляционная лента; 10 — элемент отделки внутреннего откоса; 11 — полость, которая может быть заполнена теплоизоляционным материалом; 12 — рейка

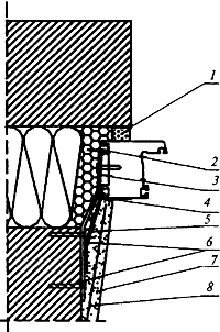

Рисунок А.3. Узел бокового примыкания оконного блока к проему с четвертью слоистой стены из кирпича с эффективным утеплителем и отделкой внутреннего откоса штукатурным раствором:

Узел бокового примыкания оконного блока к проему с четвертью слоистой стены из кирпича с эффективным утеплителем и отделкой внутреннего откоса штукатурным раствором
1 — изоляционная саморасширяющаяся паропроницаемая лента; 2 — пенный утеплитель; 3 — гибкая анкерная пластина; 4 — герметик; 5 — пароизоляционная лента; 6 — дюбель со стопорным шурупом; 7 — штукатурный слой внутреннего откоса (с фаской для слоя герметика); 8 — армирующая сетка

В том случае если теплотехнические расчеты не подтверждают требуемую температуру поверхностей внутренних откосов, рекомендуется применение оконных блоков с расширенной коробкой или увеличение размеров наружной четверти при помощи конструкционных материалов.

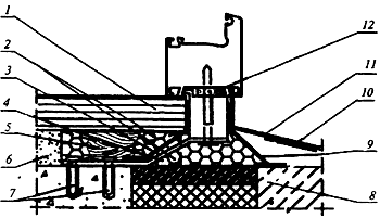

Рисунок А.4. Узел нижнего примыкания оконного блока, подоконника и слива к проему слоистой стены с эффективным утеплителем:

Узел нижнего примыкания оконного блока, подоконника и слива к проему слоистой стены с эффективным утеплителем
1 — подоконная доска; 2 — пенный утеплитель; 3 — пароизоляционная лента; 4 — гибкая анкерная пластина; 5 — опорная колодка под подоконную доску; 6 — штукатурный раствор; 7 — дюбель со стопорным шурупом; 8 — вкладыш из антисептированного пиломатериала; 9 — водоизоляционная паропроницаемая лента; 10 — шумопоглощающая прокладка; 11 — слив; 12 — изоляционная саморасширяющаяся паропроницаемая лента

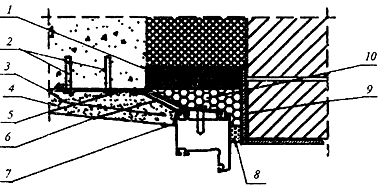

Рисунок А.5. Узел верхнего примыкания оконного блока к перемычке из стального уголка в проеме многослойной стены с облицовкой кирпичом:

Узел верхнего примыкания оконного блока к перемычке из стального уголка в проеме многослойной стены с облицовкой кирпичом
1 — вкладыш из атисептированного пиломатериала; 2 — дюбель со стопорным шурупом; 3 — армирующая сетка, 4 — штукатурный слой внутреннего откоса (с фаской для слоя герметика), возможна отделка листовым материалом (влагостойкая панель); 5 — гибкая анкерная пластина; 6 — пароизоляционная лента; 7 — герметик; 8 — изоляционная саморасширяющаяся паропроницаемая лента;9 — стальная перемычка с антикоррозионным покрытием; 10 — пенный утеплитель

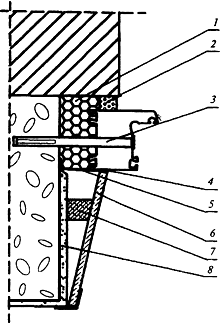

Рисунок А.6. Узел бокового примыкания оконного блока к проему с четвертью в стене из ячеистобетонных блоков (плотностью 400–450 кг/м3) с облицовкой кирпичом и отделкой внутреннего откоса панелью:

Узел бокового примыкания оконного блока к проему с четвертью в стене из ячеистобетонных блоков с облицовкой кирпичом и отделкой внутреннего откоса панелью
1 — пенный утеплитель; 2 — изоляционная саморасширяющаяся паропроницаемая лента; 3 — рамный дюбель; 4 — герметик; 5 — пароизоляционная лента; 6 — панель отделки внутреннего откоса; 7 — рейка; 8 — штукатурный выравнивающий слой внутреннего откоса

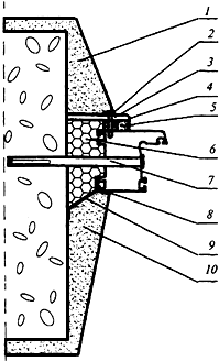

Рисунок А.7. Узел бокового примыкания оконного блока к проему без четверти в стене из ячеистобетонных блоков с отделкой фасада, наружных и внутренних откосов штукатурным раствором:

Узел бокового примыкания оконного блока к проему без четверти в стене из ячеистобетонных блоков с отделкой фасада, наружных и внутренних откосов штукатурным раствором
1 — штукатурный слой наружного откоса (с фаской для слоя герметика); 2, 8 — герметик; 3 — нащельник; 4 — дистанционная прокладка (шайба); 5 — изоляционная саморасширяющаяся паропроницаемая лента; 6 — пенный утеплитель; 7 — рамный дюбель; 9 — пароизоляционная лента; 10 — штукатурный слой внутреннего откоса (с фаской для слоя герметика)

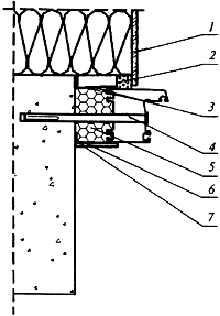

Рисунок А.8. Узел бокового примыкания оконного блока к проему стены из бетона с наружным утеплением фасада и установкой внутреннего декоративного нащельника:

Узел бокового примыкания оконного блока к проему стены из бетона с наружным утеплением фасада и установкой внутреннего декоративного нащельника
1 — элемент отделки наружного оконного откоса; 2 — изоляционная саморасширяющаяся паропроницаемая лента; 3 — водоизоляционная паропроницаемая лента; 4 — рамный дюбель; 5 — пенный утеплитель; 6 — пароизоляционная лента; 7 — декоративный нащельник

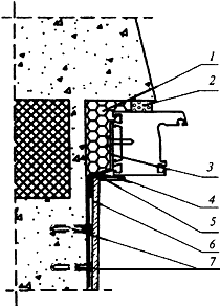

Рисунок А.9. Узел бокового примыкания оконного блока к проему стеновой панели с отделкой внутреннего откоса панелью:

Узел бокового примыкания оконного блока к проему стеновой панели с отделкой внутреннего откоса панелью
1 — пенный утеплитель; 2 — изоляционная саморасширяющаяся паропроницаемая лента; 3 — гибкая анкерная пластина; 4 — декоративный нащельник; 5 — пароизоляционная лента; 6 — элемент отделки внутреннего откоса; 7 — дюбель со стопорным шурупом

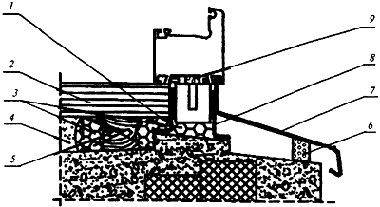

Рисунок А.10. Узел нижнего примыкания оконного блока, подоконника и слива к проему стеновой панели:

Узел нижнего примыкания оконного блока, подоконника и слива к проему стеновой панели
1 — пароизоляционная лента; 2 — подоконная доска; 3 — пенный утеплитель; 4 — штукатурный раствор; 5 — опорная колодка подоконной доски; 6 — шумогасящая прокладка; 7 — слив; 8 — водоизоляционная паропроницаемая лента; 9 — изоляционная саморасширяющаяся паропроницаемая лента

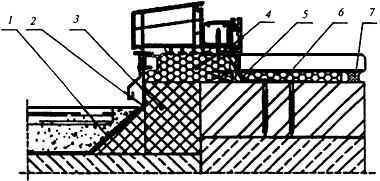

Рисунок А.11. Монтажный шов в нижнем узле примыкания коробки балконной двери:

Монтажный шов в нижнем узле примыкания коробки балконной двери
1 — водоизоляционная лента; 2 — водоизоляционная паропроницаемая лента; 3 — вкладыш из материала с низкой теплопроводностью: 4 — пенный утеплитель; 5 — пароизоляционная лента; 6 — гибкая анкерная пластина; 7 — герметик

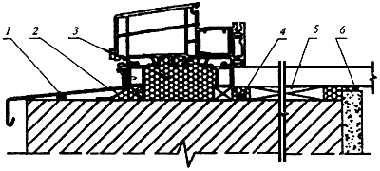

Рисунок А.12. Монтажный шов в нижнем узле примыкания оконной коробки, подоконника и отлива в проеме однослойной стены:

Монтажный шов в нижнем узле примыкания оконной коробки, подоконника и отлива в проеме однослойной стены
1 — шумопоглощающая прокладка; 2 — водоизоляционная паропроницаемая лента; 3 — пенный утеплитель; 4 — пароизоляционная лента; 5 — несущая опорная колодка; 6 — герметик

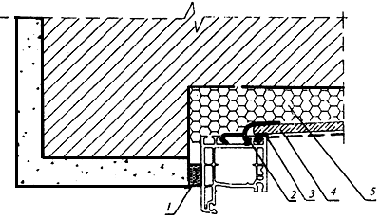

Рисунок А.13. Узел бокового и верхнего примыкания оконного блока к проему стены с четвертью и отделкой внутреннего откоса панелями:
Узел бокового и верхнего примыкания оконного блока к проему стены с четвертью и отделкой внутреннего откоса панелями
1 — изоляционная саморасширяющаяся паропроницаемая лента; 2 — дополнительный профиль; 3 — герметик; 4 — влагостойкий гипсокартон с пароизоляционным покрытием; 5 — пенный утеплитель

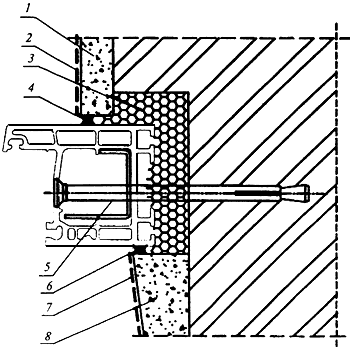

Рисунок А.14. Монтажный шов узла примыкания оконного блока к стеновому проему с отделкой наружного откоса и фасада паропроницаемым штукатурным раствором:

Монтажный шов узла примыкания оконного блока к стеновому проему с отделкой наружного откоса и фасада паропроницаемым штукатурным раствором
1 — отделка наружного откоса штукатурным раствором с коэффициентом паропроницаемости в соответствии с требованиями настоящего стандарта; 2 — паропроницаемая фасадная окраска; 3 — пенный утеплитель; 4, 6 — герметик; 5 — рамный дюбель; 7 — окрасочная пароизоляция; 8 — слой штукатурного раствора с высоким коэффициентом сопротивления паропроницанию

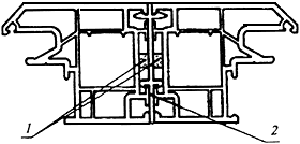

Рисунок А.15. Узел соединения оконных коробок:

Узел соединения оконных коробок
1 — изоляционная саморасширяющаяся паропроницаемая лента; 2 — соединитель

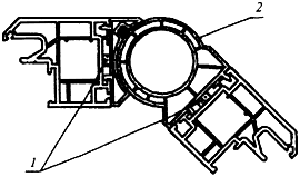

Рисунок А.16. Узел углового соединения оконных коробок:

Узел углового соединения оконных коробок
1 — изоляционная саморасширяющаяся паропроницаемая лента; 2 — угловой соединитель

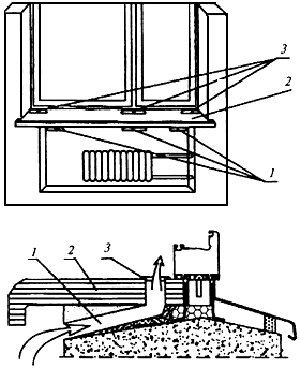

Рисунок А.17. Схема нижнего узла примыкания с каналом подачи теплого воздуха от нагревательного прибора к оконному блоку:

Схема нижнего узла примыкания с каналом подачи теплого воздуха от нагревательного прибора к оконному блоку
1 — канал подачи теплого воздуха от нагревательного прибора к оконному блоку (штроба в стяжке из штукатурного раствора); 2 — подоконная доска; 3 — декоративная решетка выходного отверстия
