Этот солнечный дом расположен в 150 км севернее Торонто. Он был построен на пологом склоне южной экспозиции. Фасады его с северо-запада и северо-востока обвалованы.

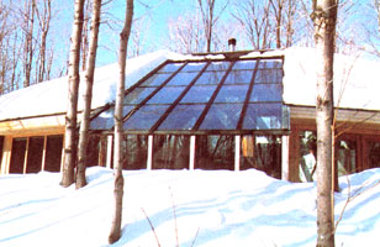

Южный фасад
Конструкция
Площадь дома канадского архитектора Питера Флакера (Peter Fluker) составляет 162,6 м². Площадь окон южного фасада — 17,3 м². Остеклённая площадь южного ската крыши — 33,4 м². Суммарная площадь трёхслойного остекления северо-западного и северо-восточного фасадов — 6,5 м².

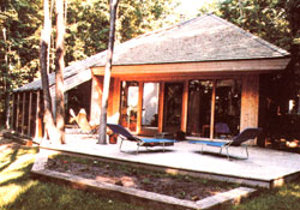

Юго-восточный фасад, терраса
От холодных северно-западных ветров солнечный дом защищён лесом. Кроме того, фасады его с северо-запада и северо-востока обвалованы. Основание дома хорошо теплоизолировано (R=3,3). Термическое сопротивление изоляции стен и крыши R=5,6.
Общая комната, вид со второго уровня
Система отопления и охлаждения
Система пассивного отопления солнечного дома — окна южного фасада и остекление крыши (Direct Gain). Форма дома в плане в виде пятиугольника позволяет максимально использовать возможности южной экспозиции.
Колонна и лестница
Бетонная плита пола, облицованная тёмными сланцевыми плитами, снабжена воздушными каналами. В центре дома установлена колонна в виде плиты, облицованной такими же сланцевыми плитами. В ней устроен опускной воздуховод системы отопления.

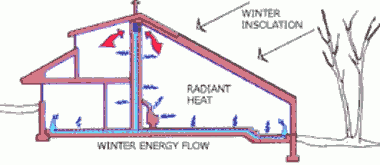

Направление воздушных потоков зимой
Накапливающийся под крышей солнечного дома тёплый воздух направляется низкоскоростным вентилятором через опускной воздуховод в воздушные каналы пола. Отдав тепло бетонной плите пола остывший воздух снова поступает к системе нагрева. Колонна, установленная в центре дома, является также дымоходом дровяной отопительной печи, выполняющей функцию резервной системы отопления.

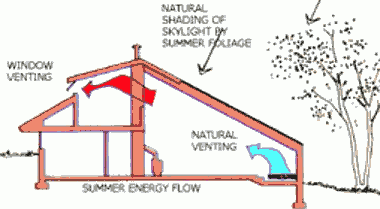

Направление воздушных потоков летом
В летнее время прохлада в помещениях обеспечивается усиленной вентиляцией с использование эффекта солнечной трубы. Нагретый лучами солнца воздух удаляется через люки, расположенные под крышей в северной части дома. Свежий наружный воздух затягивается через люки, устроенные в нижней части стен с южной стороны.
