Солнечное отопление в этой самодельной системе состоит из 33 плоских коллекторов суммарной площадью 49 м², интегрированных в скат крыши с южной ориентацией и уклоном 55°.

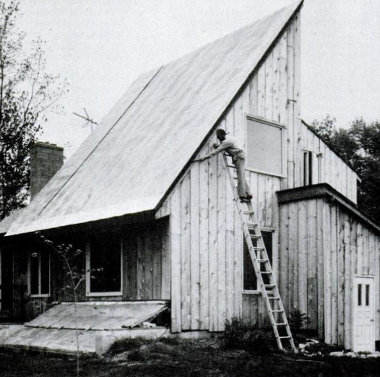

Внешний вид
Конструкция
Размер каждого коллектора составляет 2,4x0,6 м, что соответствует шагу стропильных балок.
В качестве теплоносителя в системе использован 50% раствор этиленгликоля. Его циркуляцию обеспечивает насос мощностью 120 Вт.
Южный скат крыши, разрез
В подвале дома, имеющем размер в плане 12x9 м и высоту 2,4 м устроен теплоаккумулятор. Для этого стены подвала изолированы снаружи на 1,2 м ниже уровня земли пенополиуретаном толщиной 25 мм.
Теплоаккумуляционный бункер глубиной 750 мм дополнительно изолирован по сторонам и снизу пенополиуретаном толщиной 40 мм. В качестве теплоаккумулирующей среды применён песок, которым засыпан бункер. Теплоноситель циркулирует в аккумуляторе через 4 медных трубы диаметром 12 мм, уложенных зигзагообразно в бункере на высоте 100 мм от его основания.
Принцип работы системы
Система отопления помещений дома воздушная. Холодный воздух подаётся небольшим вентилятором мощностью 45 Вт в центральную часть теплоаккумулятора через воздуховод диаметром 400 мм, где распределяется по 6 воздуховодам диаметром 150 мм каждый, уложенным звездообразно в направлении наружных стен.

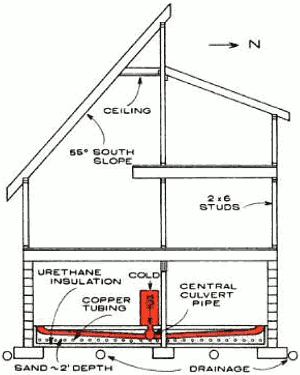

Система отопления на разрезе дома
Нагретый теплоаккумулирующей средой воздух, поступающий из них в подвал, распределяется по помещениям через вентиляционные решётки, устроенные в полу.
Итоги
Такая простая самодельная система позволила снизить расходы на традиционное топливо почти в 4 раза. Расчётный срок окупаемости её составляет 4 года.
