Солнечный дом, спроектированный архитектором Чарльзом Вудсом (Charles G. Woods), заглублён и обвалован для снижения отопительной нагрузки. Система отопления дома пассивная.
Вид с юго-запада
Планировка
В солнечном доме расположены: большая общая комната; спальня хозяев с гардеробной и ванной комнатами; 2 спальни; кухня; общая ванная комната; прачечная; техническое помещение; 3 гелиотеплицы, занимающие весь южный фасад.
План
К западному фасаду дома пристроены: гараж на 2 автомобиля, большая кладовая. Перед южным фасадом устроен небольшой закрытый дворик.
Система отопления
В состав системы входят: 3 гелиотеплицы, встроенных в южный фасад дома, и теплица, устроенная на чердаке. Тепло, полученное от солнца, аккумулируется в подполье (Plen-Wood).
Тепло солнца, поступающее через витраж южного фасада в 3 теплицы, проникает в смежные с теплицами помещения через сдвижные остеклённые двери.

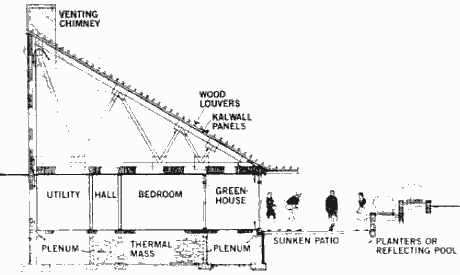

Разрез
Тепло, поступающее на чердак через остеклённый южный скат крыши солнечного дома, подаётся небольшим вентилятором, управляемым термостатом, по опускному воздуховоду в гравийный теплоаккумулятор, расположенный в подполье. Это тепло может подаваться в помещения через вентиляционные решётки, устроенные в полу.
Температура воздуха на чердаке в ясный день составляет до 66°C. Ёмкости теплоаккумулятора достаточно на 7 пасмурных дней.
Большой камин, установленный в общей комнате, служит резервным источником отопления в холодные пасмурные дни.
В летнее время пергола, устроенная над витражом южного фасада солнечного дома, затеняет остекление в полуденные часы, что предохраняет помещения от перегрева.
Решётка, установленная над остеклением южного ската крыши, может быть использована в качестве поддержки для вьющихся растений, так как в летние месяцы потребности в отоплении значительно снижены.
