Заглублённый солнечный дом Colosol был построен строительным подрядчиком Майклом Виггинсом (Michael Wiggins) в Скалистых горах недалеко от г. Диллон (Колорадо, США).

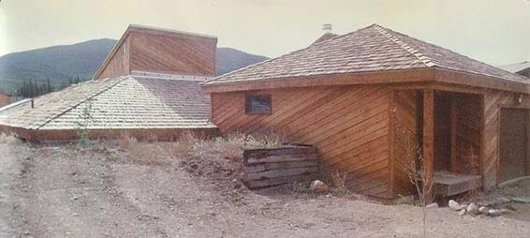

Вид с северо-запада
Конструкция
Солнечный дом компактный в плане и заглублён на 1,2 м. Стены его обвалованы землёй таким образом, что над поверхностью земли выступают лишь крыша и фонарь атриума. На поверхности земли находятся также гараж на 2 автомобиля и входной шлюз, пристроенные к северному фасаду дома. Площадь жилой части дома составляет 625 м².

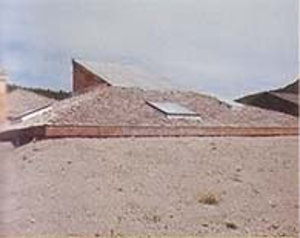

Вид с юго-юго-востока
Стены дома бетонные толщиной 200 мм с наружным утеплением 100-мм стирофомом. Пол — 100-мм бетонная плита с 50-мм теплоизоляцией стирофомом под ним. Наледь на крыше, имеющей теплоизоляцию с термическим сопротивлением R=6,7, практически не образуется.

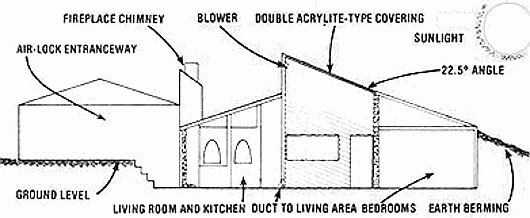

Разрез
Естественное освещение
В центре солнечного дома устроен атриум, имеющий размеры 4,2x4,2 м. Покрытие его крыши выполнено двухслойным из поликарбоната. Уклон крыши составляет 22,5°.

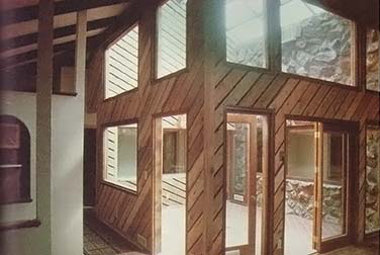

Атриум
К северу от атриума расположены общая комната и кухня. К югу от атриума находятся спальни. В крыше над спальнями имеются 2 мансардных окна. Ещё одно окно устроено в крыше над гостиной. Стены между атриумом и жилыми помещениями обильно остеклены и оборудованы остеклёнными раздвижными дверями.
Таким образом, все помещения имеют прекрасное естественное освещение.
Система отопления
Прямой свет солнца, поступающий через остеклённую крышу атриума, попадает в общую комнату (Direct Gain), где аккумулируется тёмной бетонной плитой пола.
Тепло солнца, накапливающееся под крышей атриума (Isolated Gain), распределяется вентилятором по помещениям, где аккумулируется бетонными стенами и полами.
Дополнительным источником отопления солнечного дома является установленная в общей комнате дровяная каминопечь.
