Воздушный солнечный коллектор, позволяющий отапливать помещение через окно южного фасада, испытывался при отоплении дома через окно с размерами 0,9x0,6 м.
Устройство было разработано компанией Solar Room Co. из Таоса (Нью–Мексико, США) и получило название «Экспандер окна».
Конструкция
Предлагаемое устройство представляет собой прозрачный пластиковый лист размером 2,1x2,1 м, установленный на расстоянии 100–200 мм от фасада и герметично прилегающий к нему по всему периметру. Стена дома под листом окрашена в чёрный цвет.

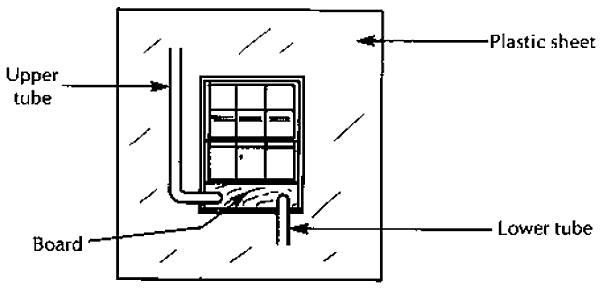

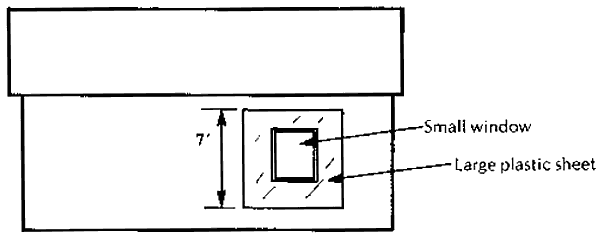

Вид со стороны южного фасада
Принцип работы
В стене под окном выполнены 2 отверстия диаметром 75 мм, в которые вставлены трубы. Через одну из них в воздушный промежуток коллектора поступает из комнаты остывший воздух, а через другую — в помещение подаётся вентилятором нагретый воздух. Вентилятор включается автоматически при достижении воздухом в верхней части коллектора температуры 27°C.

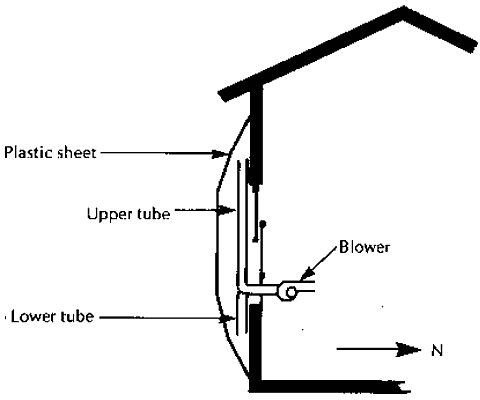

Разрез
Итоги
Теплопроизводительность такой системы в ясный день составляет до 2 кВт*час. Устройство не влечёт никаких изменений в конструкции дома и может быть легко демонтировано.
Источник: “Low–Cost Solar Heating — 100 Daring Schemes Tried and Untried” by Dr. William Shurcliff
