Венецианские жалюзи

Опубликовано mensh - вт, 06/22/2004 - 15:52

Венецианские жалюзи — солнечное коллекторное устройство, представляющее собой подъёмные жалюзи, расположенные между переплётами окна.

Солнечный коллектор «Венецианские жалюзи»

Содержание

Цель применения венецианских жалюзи

Этот солнечный коллектор обеспечивает:

  • затенение летом;
  • теплоизоляцию ночью;
  • термосифонирование нагретого солнцем воздуха, то есть создание эффекта теплицы или эффекта дымовой трубы.

Положения и функции жалюзи

Венецианские жалюзи могут иметь много положений и функций:

  1. прямое поступление солнечного тепла (жалюзи поднимаются, открывая максимальный доступ солнечным лучам);
  2. прямое поступление солнечного тепла (жалюзи разворачиваются параллельно лучам света);
  3. контролируемое поступление солнечного тепла (жалюзи находятся в развёрнутом положении и слегка повёрнуты чёрной стороной к солнцу; благодаря этому внутрь поступает некоторое количество света и тепла);
  4. организация циркуляции воздуха между оконными переплетами (положение 3; тёплый воздух можно затем направить в аккумулятор или непосредственно в помещение);
  5. изоляция ночью (жалюзи поворачиваются чёрной стороной наружу таким образом, чтобы образовать сплошную вертикальную поверхность, а серебряная сторона отражает тепло обратно в помещение; при увеличении толщины жалюзи путем заполнения их изоляцией можно заметно уменьшить теплопотери);
  6. тепловая изоляция в жаркий день (жалюзи поворачиваются серебряной стороной наружу и при необходимости остаются в этом положении на ночь, отражая тепло и удерживая прохладу).

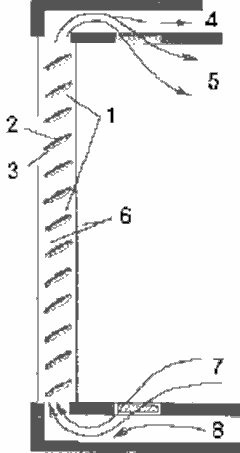

Солнечное коллекторное устройство с регулируемыми подъемными жалюзи

Солнечное коллекторное устройство с регулируемыми подъемными жалюзи: 1 — жалюзи подъемного типа; 2 — черное покрытие; 3 — посеребренное покрытие; 4 — к тепловому аккумулятору или в северную часть здания; 5 — теплый воздух в помещение; 6 — стекло или пластмасса; 7 — прохладный воздух из помещения; 8 — от теплового аккумулятора или из северной части здания

Преимущества окна, оборудованного таким солнечным коллектором

В верхней и нижней частях окна устроена соответствующая изоляция и предусмотрены по 2 задвижки с фильтрами для притока и по 2 задвижки для выхода воздуха.

Окно функционирует как кондиционер на основе солнечной энергии и обладает хорошей звукоизоляционной способностью.

Поскольку в окне такого типа значительно снижена теплопередача по сравнению с обычным, температура на поверхности внутреннего стекла мало отличается от температуры поверхности стен и воздуха в помещении, что способствует созданию благоприятного микроклимата. Кроме того, через окно в помещение подается только отфильтрованный воздух.

За счёт увеличения толщины жалюзи путем заполнения их изоляцией можно уменьшить поступление тепла летом и потери тепла зимой.

Описанная конструкция может широко применяться для ленточного остекления зданий.
