Устройство обрешётки стропил

Опубликовано admin - пн, 10/23/2023 - 14:16

Обрешётка стропил необходима для устройства кровли. В зависимости от вида кровли обрешётку выполняют из досок, тёса, укладываемых вплотную или вразрядку.

Устройство обрешётки стропил под кровлю из различных материалов

Содержимое

Материал обрешётки

Доски, бруски для настила применяют не ниже 2-го сорта, желательно обрезные, без сучков, шириной не более 140 мм. У необрезных досок тонкие кромки стёсывают, более широкие доски коробятся и приводят к повреждению кровли. Сучковатые доски могут сломаться при нагрузке между стропилами. Сырую древесину гвозди держат слабее, так как она со временем рассыхается.

Сплошная обрешётка

При сплошном настиле доски (тёс) обычно укладывают на стропила горизонтально коньку. Однако лучше, если сначала на стропила горизонтально коньку уложить через 500–100 мм бруски (доски), а на них настелить доски или тёс вдоль спуска, от конька к свесу.

Поскольку доски коробятся, образуя с одной стороны выпуклость (горб), а с другой — вогнутость (лоток), обрешётку следует настилать так, чтобы лотки были вверху. В этом случае вода, протекающая через кровлю, попадёт на лоток и скатится вниз. Если же доски будут прибиты выпуклостью вверх, то вода при повреждённой кровле обязательно попадёт на чердак.

Обрешётка под рулонные материалы

Настил под рулонные материалы выполняют в такой последовательности. Если рулонный ковер наклеивают на деревянный настил, последний может быть или сплошным (лучше из шпунтованных досок), или двойным.

При двойном настиле 1-й слой досок кладут вразрядку, затем на него вплотную друг к другу набивают антисептированные рейки шириной 50–70 мм, толщиной 20–25 мм, укладывая их под углом 45° к рабочему настилу.

Обрешётка под рубероидную кровлю

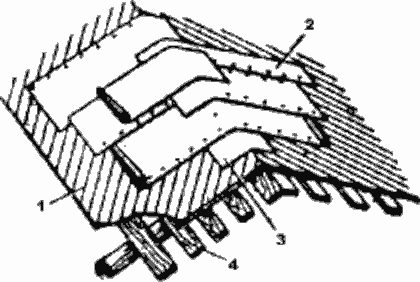

Устройство настила под рубероидную кровлю:
1 — защитный настил; 2 — рубероид; 3 — кровельная сталь; 4 — рабочий настил

Гвозди следует забивать ближе к кромкам досок, немного утапливая их шляпки в древесину.

К торцам свесов прибивают лобовые доски, кромки которых должны быть закруглены для плавного перегиба рулонных материалов.

Вершину конька обивают по всей длине полоской из кровельной стали шириной 300 мм.

В стенах, к которым примыкает кровля, должны быть устроены борозды (выдры) для заделки концов рулонного ковра.

Требования к настилу

Настил должен удовлетворять следующим требованиям:

  • не прогибаться под тяжестью человека;
  • не иметь бугров, провесов, торчащих гвоздей;
  • ни иметь щелей (щели шире 6 мм следует перекрывать полосками из кровельной стали);
  • ширина досок настила должна составлять 100–140 мм, а толщина — 25 мм, и чтобы более широкие доски не коробились, их необходимо расколоть по длине;
  • доски настила должны быть сухими;
  • стыки досок должны быть на стропилах и располагаться в шахматном порядке.

Обрешётка под черепицу

Настил под черепицу при 1-слойном покрытии настилают из брусков сечением 50х50 мм или 50х60 мм, при 2-слойном покрытии или тяжёлой штампованной черепице — сечением 60х60 мм.

Укладка обрешётки под черепицу по шаблону

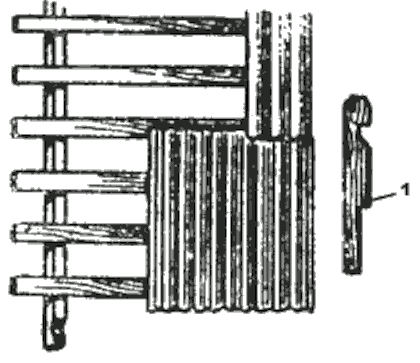

Укладка настила под черепицу по шаблону:
1 — шаблон

Последний карнизный брусок должен быть выше рядовых на 25–35 мм. Его можно заменить толстой доской с прибитой к ней уравнительной рейкой. Укладывать бруски рекомендуется по шаблону.

Обрешётка под асбестоцементные волнистые листы

Настил под асбестоцементные волнистые листы выполняют чаще всего из мерных брусков сечением 60х60 мм. Карнизный брусок берут высотой 60 мм.

Однако для настилки следует применять так называемые «чётные» бруски высотой 63 мм и «нечётные» высотой 60 мм. Обычно берут бруски одного сечения (60х60 мм), но под них при укладке чётных брусков приходится подкладывать планки или рубероид. Обычно эти бруски располагают в середине листа.

Устройство обрешётки под волнистые асбестоцементные листы

Устройство настила под волнистые асбестоцементные листы

Под каждый лист укладывают 3 бруска, но можно и 4, если они тоньше указанных. Вообще обрешётку надо выполнять так, чтобы продольная нахлёстка листов была плотной и листы прочно лежали на ней.

Обрешётка под стальную кровлю

Настил под стальную кровлю выполняют сплошной или разреженной. Разреженную обрешётку делают из брусков сечением 50х50 мм, досок — 5х120–140 мм, сплошную для экономии древесины и досок — толщиной 30–40 мм.

Настил под кровлю должен быть ровным, без выступов и углублений. От правильности его устройства зависит и долговечность кровли, так как небольшой прогиб листов ослабляет плотность её фальцев.

Бруски располагают через 200–250 мм друг от друга. Через каждые 1390 мм прибивают доски такой толщины, как бруски, шириной до 140 мм (более широкие доски могут коробиться), которые необходимы для стыковки на них лежачих фальцев картин

.Устройство обрешётки под стальную кровлю

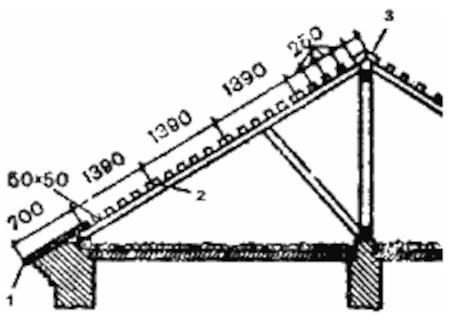

Устройство настила под стальную кровлю:
1 — кровельный свес; 2 — доска под стыкование картин 200 мм; 3 — коньковые доски шириной по 200 мм

Выполненная обрешётка не должна быть зыбкой. Это связано с тем, что при хождении по кровле возможно нарушение плотности фальцев, что ведёт к протечке воды на перекрытие, образованию гнили, а возможно, и грибка.
