Применение пробок при креплениях шурупами: 1 - деревянные клинья Окна можно устанавливать либо сразу после возведения каркаса дома и крыши, либо после внешней обшивки наружных стен дома. В строительстве применяют, как правило, оконные блоки стандартных размеров, изготовляемые на специализированных деревообрабатывающих предприятиях. До установки оконного блока отмечают нижнюю сторону окна по обеим сторонам проема. По бокам проема в 15 см от его откосов устанавливают клинья из сухого дерева, оконный блок вставляют в проем и укрепляют. Крепление выполняют шурупами (рис. 1) на месте боковых клиньев. Для сверления крепежных отверстий применяют сверло диаметром 12 мм, когда сразу делают отверстие и для шурупа, и для пластиковой гильзы (рис. 2).
Крепление оконных и дверных коробок к деревянному каркасу: 1 - отверстие для шурупа; 2 - уплотняющая прокладка в шве Перед установкой больших оконных блоков снимают все переплеты или часть из них, чтобы облегчить работу. Внешняя оконная рама должна быть поставлена на место до окончательной сборки всего окна, чтобы можно было отрегулировать зазоры между переплетом и рамой. Оконные блоки высотой меньше 900 мм крепят двумя шурупами с каждой стороны, высотой более 900 мм - крепят сбоку так, чтобы интервал между шурупами был не больше 600 мм (рис. 3). У широких окон крепят также верх и место стыка блоков или отдельных частей блока.

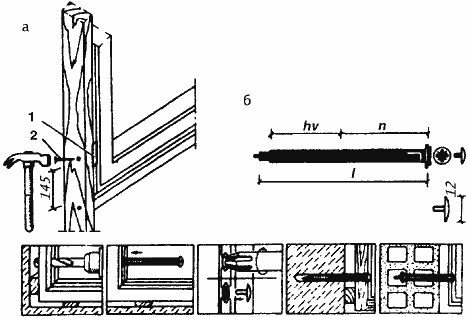

Крепление оконной рамы: а - гвоздями через каркас стены; б - к каменной стене винтами с пластмассовыми дюбелями; 1 - клинья; 2 - гвозди 100...125 мм Может быть также применено крепление с помощью монтажной пены или крепление оконной рамы гвоздями к брусу каркаса. При креплении пеной раму сбоку убирают, и весь оконный блок крепят с интервалами в 700 мм, поскольку давление, вызванное пеной, стремится изогнуть оконную коробку между точками ее крепления.
Крепление дверных коробок
Коробки наружных дверей крепят так же, как и оконные блоки. Крепление массивных коробок с боков должно быть надежным, поскольку при открывании дверей на крепления действуют боковые силы, значительно большие, чем на окна.

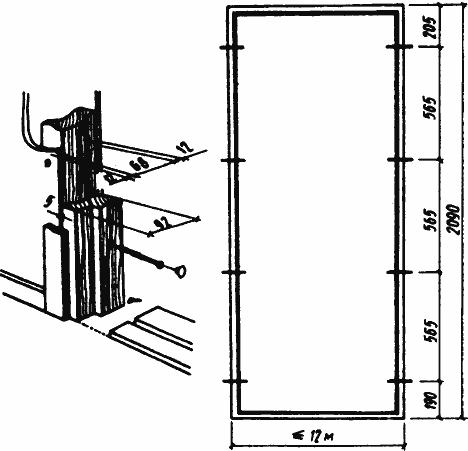

Места и способ крепления дверных коробок Коробки внутренних дверей крепят в четырех местах по обеим вертикалям (рис. 4, 5). Поскольку при установке коробок стены уже готовы, а поверхности дверных коробок обработаны, крепление производят с помощью пробки, окрашенной под цвет коробки. Дверной блок, подготовленный для окраски, можно прибить насквозь изнутри каркаса, как в окнах перед облицовкой плитами.

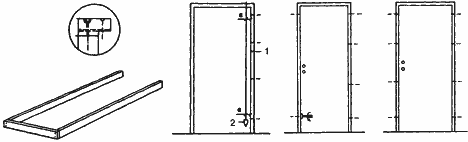

Стадии крепления дверных блоков: 1 - внутренняя грань коробки; 2 - отвес После установки и крепления оконных и дверных коробок швы между коробками и откосами проемов закрывают наличниками (рис. 6).
Разметка и установка наличников
Установка встроенной мебели
Места крепления элементов кухонной мебели. Места крепления нижних шкафов аналогичны верхним Установку встроенной мебели и крепление ее к каркасу стен или внутренней облицовке производят с помощью шурупов через имеющиеся в каркасе мебели крепежные детали (рис. 7-9). При их отсутствии отверстия для шурупов крепления сверлят заранее в крепежных листах вверху и внизу каркаса мебели. Диаметр сверла подбирают так, чтобы он был меньше диаметра шурупов на 1 мм. Применяют шурупы с круглой или скрытой шляпкой 50х5...70х6 мм.
Крепление шкафа к стене: 1 - пробка под шуруп должна быть подобрана в соответствии с цветом корпуса При использовании шурупов с потайной шляпкой отверстия под шляпки рассверливают сверлами, диаметр которых равен диаметру шляпок. Количество шурупов 2х2 шт. на каждые 600 мм длины. Для крепления подвесных верхних шкафов кухонной мебели интервалы между шурупами меньше. В каменных стенах отверстия для креплений делают специальными пробойниками. Длину шурупа выбирают таким образом, чтобы он входил минимум на 40 мм в кладку после ее оштукатуривания.

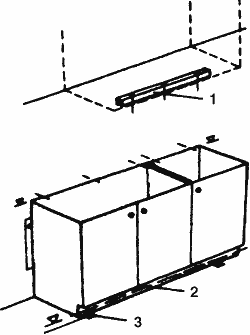

Стадии монтажа мебели: 1 - крепежный брусок сечением 50х50 мм; 2 - гвозди; 3 - клинья Встроенную мебель размещают так, чтобы она плотно примыкала к стене. Если цокольную часть такой мебели поставлять отдельно, ее можно крепить к установленным на полу креплениям из брусков сечением 50х10 или 50х50 мм. Перед креплением гвоздями Цоколь устанавливают вертикально и закрепляют деревянными клиньями. Если поверхность стены за шкафом неровная, шкаф фиксируют с помощью клиньев. Сначала устанавливают нижние шкафы, на них ставят временные опоры, высота которых должна соответствовать промежутку между нижними и верхними шкафами. На эти опоры устанавливают верхний ряд навесных шкафов. Работа по креплению навесных шкафов облегчается, если с мебели снять дверцы, вынуть полки и ящики. В современных моделях встроенной мебели петлями можно регулировать глубину, ширину и высоту установки дверец, но корпус должен быть строго вертикален, чтобы хватило допусков для регулировки дверей. Доски столов крепят шурупами снизу через крепежный элемент. Их ориентируют и устанавливают на место с помощью деревянных струбцин и крепежных деталей. Когда доски прикреплены, струбцины убирают. В заключение проводят регулировку дверей.
