Усовершенствование каминов

Опубликовано mensh - вс, 07/27/2003 - 16:13

Неоднократно предпринимались попытки модернизации каминов, направленные на повышение степени использования теплоты газов.

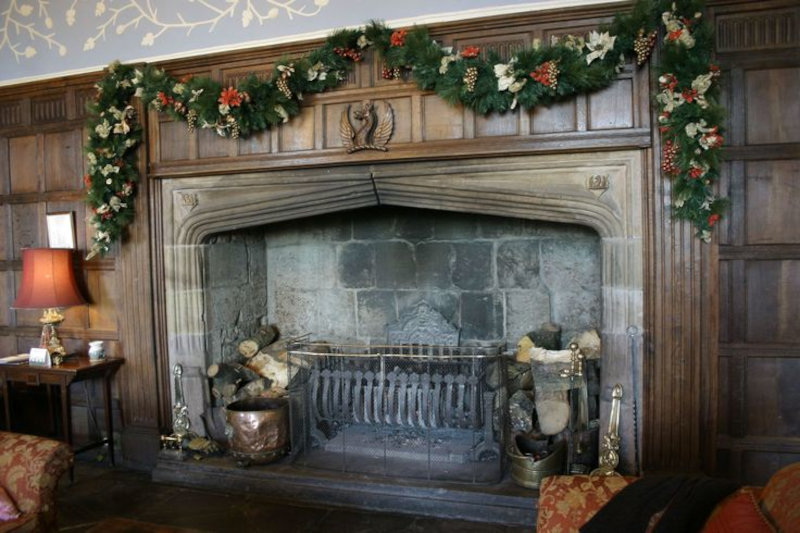

Старый английский камин

Содержание

Пути модернизации камина

Камин с калорифером

В XVII в. появился камин со встроенным в топливник калорифером. В нем за счет нагрева приточного воздуха утилизировалась часть теплоты газов.

Модернизированный камин с воздушным калорифером

Камин с воздушным калорифером: 1 — коробка; 2 — входной воздушный патрубок; 3 — выходной воздушный патрубок

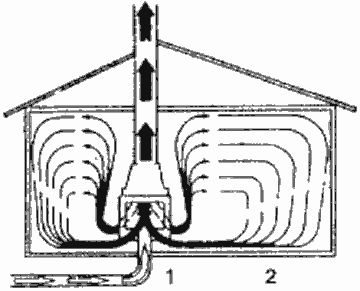

Предварительный подогрев в калорифере камина наружного воздуха

Предварительный подогрев в калорифере камина наружного воздуха, поступающего в помещение: 1 — холодный наружный воздух; 2 — интенсивное распределение в помещении воздуха, нагретого в калорифере камина, до его поступления в портал камина

Каминопечи

В ходе дальнейшей модернизации камины стали оснащать дымооборотами и превращать в каминопечи, что приблизило их конструкцию к типично печной.

Главное отличие камина от печи заключается в большом сечении топочного отверстия, что с технической стороны имеет следующие недостатки:

  • в топливник проникает большое количество избыточного воздуха;
  • возможно временное опрокидывание тяги из-за случайных причин.

Для устранения этих недостатков камины стали оснащать двойными дверцами, перекрывающими всё сечение портала. Наружная дверца — декоративная, внутренняя — рабочая с поддувальными отверстиями.

Обычно топка производится при открытой наружной и закрытой внутренней дверцах, но при желании можно топить камин с обеими открытыми дверцами.

Камины сооружаются также в комбинации с водяным отоплением, для чего на задней стенке очага устраивают водяные нагревательные элементы.

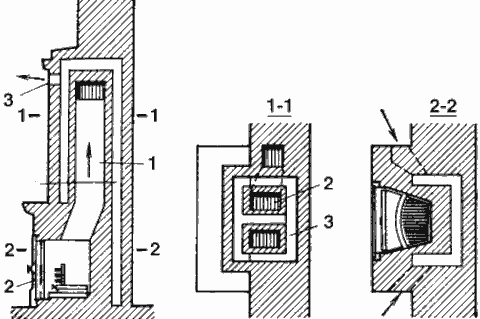

Конструкция каминопечи

Каминопечь: 1 — подъемный газоход; 2 — топочная дверца; 3 — опускной газоход; 4 — душник

Объединение камина с печью весьма интересно, так как печь эффективна для отопления здания в целом, а камин является средством быстрого локального обогрева.

Островная каминопечь Tulikivi с противотоком

Островная каминопечь Tulikivi с противотоком

Возможно островное расположение единого массива таким образом, что камин обращен в общую комнату, а печь — в кухню-столовую. При этом следует помнить, что на сквозняке камин может начать дымить.
