Компактный двухэтажный солнечный дом площадью 148,3 м², спроектированный для Юджина (Орегон, США), оборудован системами пассивного солнечного отопления и горячего водоснабжения.

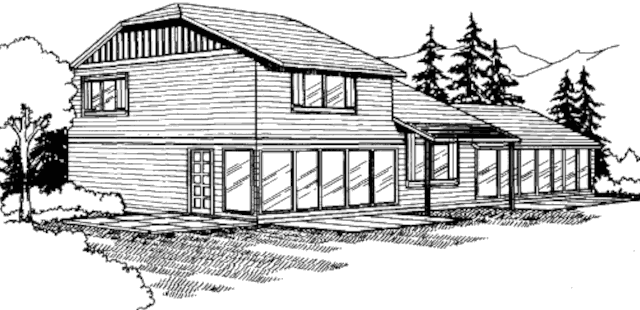

Вид с юго-запада
Содержание
Энергосбережение
Энергосберегающими мероприятиями предусмотрены:
- защита от холодных ветров озеленением;
- расположение вспомогательных помещений вдоль северной стены дома;
- входной тамбур;
- теплоизолированные окна.
Планировка
На первом этаже солнечного дома расположены: двухсветная гостиная, столовая, кухня, санузел с постирочной, прихожая, встроенная теплица.

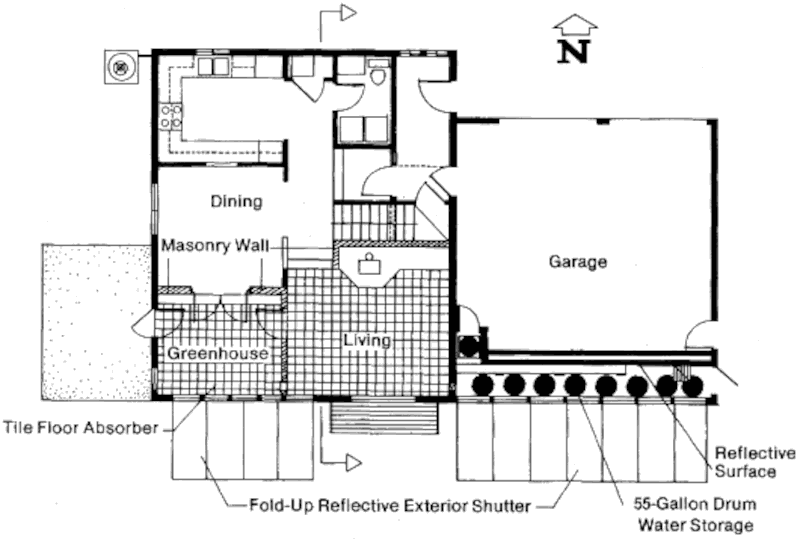

План
К восточному фасаду дома пристроен гараж на 2 автомобиля.
Отопление
В доме применено несколько систем пассивного солнечного отопления.
Основная система представляет собой узкое помещение, пристроенное к южному фасаду гаража.
Солнечный свет, поступающий через витраж (Isolated Gain), нагревает барабаны, окрашенные в чёрный цвет и заполненные водой. Часть света, проходящая между барабанами, отражается стеной, покрытой светоотражающей краской. Ёмкость каждого барабана 200 л.
В ночное время аккумулированное тепло распределяется вентилятором по помещениям через вентиляционные каналы.

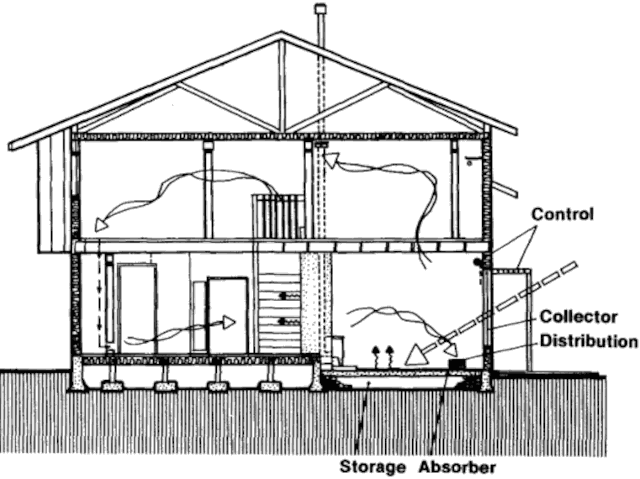

Разрез
Солнечное тепло, проникающее в двухсветную гостиную через окна южного фасада и зенитное окно (Direct Gain), а также через витраж южного фасада и западное окно солнечной теплицы (Isolated Gain), поглощается кирпичными стенами и покрытой керамической плиткой бетонной плитой пола.
В ночное время тепло, излучаемое нагретыми поверхностями, обогревает помещения естественной конвекцией. Охлаждаясь, воздух возвращается назад через лестничный холл (при необходимости может использоваться опускной воздушный канал).
Общая площадь остекления составляет 25,8 м².
В ночное время остекление южного фасада закрывается автоматическими рольставнями, управляемыми датчиками температуры.
Защита от перегрева
В летнее время помещения солнечного дома от перегрева защищают свесы крыши, а также эффективная система естественной вентиляции.
Горячее водоснабжение
Вода в систему горячего водоснабжения поступает из резервуара ёмкостью 150 л, смонтированного на барабанах. При необходимости она догревается.
Итоги
Доля солнечной энергии в отоплении дома 57%.
Сметная стоимость строительства дома $86,000.
