Обычный бревенчатый фермерский дом в Винчестере (Виргиния, США), имевший площадь 178,4 м², после реконструкции превратился в пассивный солнечный дом.

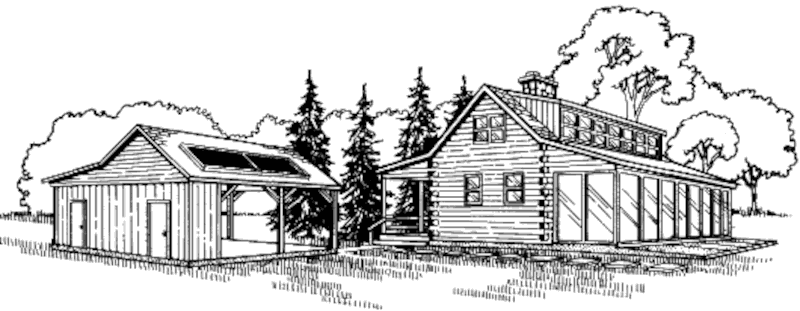

Внешний вид
Содержание
Конструктивные изменения
Большая терраса южного фасада дома после остекления превращена в солнечную теплицу, над которой устроен ряд верхнебоковых окон. Усилена теплоизоляция крыши (термическое сопротивление R=6,3).
Солнечная теплица дома имеет двухслойное остекление, которое со стороны западного и восточного фасадов демонтируется в летнее время для обеспечения сквозной вентиляции.
Система отопления
Поступающее в теплицу солнечное тепло (Isolated Gain) аккумулируется в 150 мм бетонной плите пола и 8 пластиковых ёмкостях с водой объёмом по 0,47 м³, установленных вдоль северной стены теплицы.
Солнечное тепло, поступающее через ряд верхних окон (Direct Gain), обогревает чердачные помещения непосредственно. Излишек тепла может направляться вентилятором по опускному воздуховоду в теплицу для его последующего аккумулирования.
Суммарная площадь остекления южного фасада теплицы и верхнебоковых окон составляет 34,3 м².
Разрез
В ночное время тепло от нагретых термических масс теплицы через верхние вентиляционные отверстия её северной стены естественной конвекцией обогревает чердачные помещения (спальни).
Затем тепло, охлаждаясь, стекает по лестнице на первый этаж дома и возвращается в теплицу через её нижние вентиляционные отверстия.
Для снижения теплопотерь в холодные зимние ночи все верхние окна и остеклённые панели теплицы оборудованы внутренними рулонными теплоизоляционными шторами.
Доля солнечной энергии в отоплении дома 68%.
Резервным источником тепла может служить дровяная печь-калорифер.
Горячее водоснабжение
Горячая вода в систему водоснабжения поступает от 2 солнечных коллекторов общей площадью 5,9 м².
Проектирование и строительство
- Проектирование дома
- New England Log Homes, Inc.
- Проектирование СЭУ и строительство
- Solar Desing Studio & Assoc.
- Стоимость строительства
- $97,000
