В основу проекта пассивного солнечного дома для Уотсона (Орегон, США) лёг популярный в Новой Англии стиль Cape Cod.

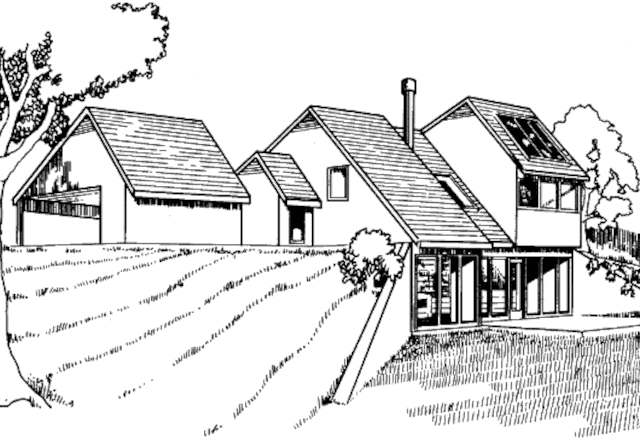

Вид с юго-запада
Содержание
Энергосбережение
Энергосберегающими мероприятиями предусмотрено следующее:
- все наружные стены и крыша теплоизолированы;
- термическое сопротивление составляет для стен R=3,3, а для крыши — R=5,3;
- бетонная плита пола изолирована стирофомом толщиной 50 мм;
- функцию буфера с северной стороны выполняют кухня и санузел с постирочной;
- западный, северный и восточный фасады дома частично врезаны в склон.
Планировка
На первом этаже солнечного дома расположены: большая общая комната, зонированная на гостиную, семейную, столовую; кухня; санузел с постирочной.
План
Отопление
Функцию системы пассивного отопления выполняет простая и надёжная система с прямым солнечным доступом через обильное остекление южного фасада и окна южного ската крыши — Direct Gain.
Площадь остекления составляет 22,9 м².

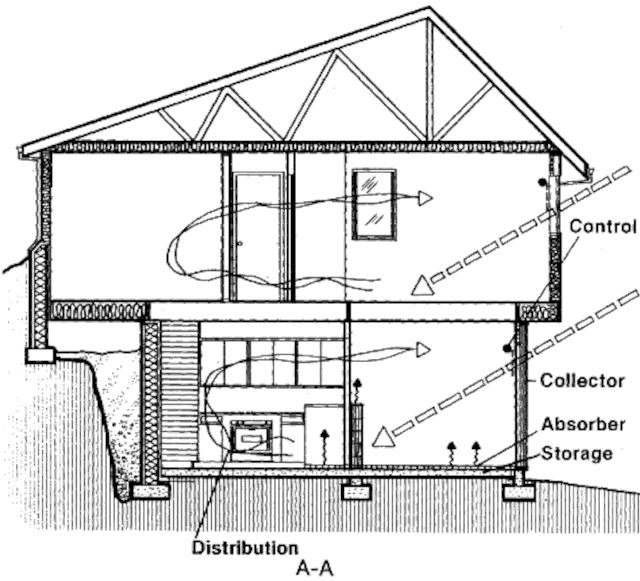

Разрез по A-A
Солнечное тепло аккумулируется кирпичным полом и каменными стенами общей комнаты и столовой.
Тепло распределяется по помещениям дома через воздуховоды. Для повышения эффективности системы воздухораспределения используется вентилятор.

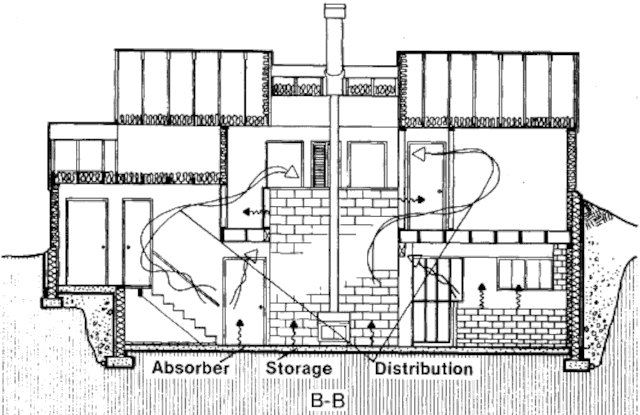

Разрез по B-B
Дополнительными источниками тепла служат электрический воздушный калорифер и установленная в общей комнате дровяная печь.
На ночь зенитные окна закрываются теплоизолирующими деревянными ставнями, а витраж южного фасада — объёмными теплоизолирующими шторами.
Защита от перегрева
Для предотвращения перегрева в летнее время зенитные окна оборудованы солнцезащитными жалюзи, а окна южного фасада — карнизами.
Горячее водоснабжение
На южном скате крыши установлены 3 солнечных коллектора системы горячего водоснабжения.
Итоги
Доля солнечной энергии в отоплении дома 30%.
Сметная стоимость строительства дома $75,000.
Проект предусматривает возможность повышения эффективности системы добавлением в неё теплового насоса.
