Простой двухэтажный пассивный солнечный дом площадью 111,9 м² в стиле Saltbox был построен на юго-юго-восточном пологом склоне холма в Восточном Уилтоне (Мэн, США).

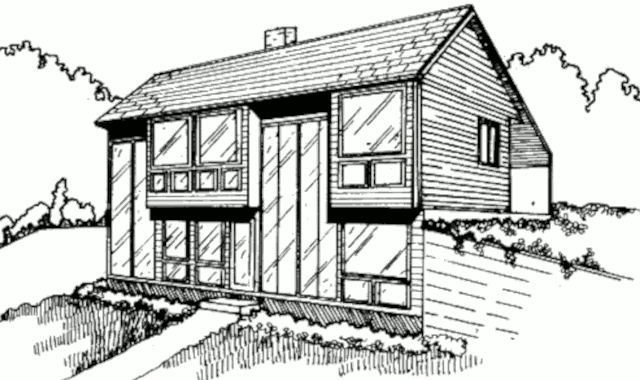

Вид дома с юго-востока
Содержание
Энергосбережение
Проведённые энергосберегающие мероприятия:
- группа высоких деревьев защищает дом от господствующих западных ветров;
- толщина стекловолоконной изоляции стен составляет 150 мм, а крыши — 300 мм;
- шкафы и подсобные помещения, расположенные вдоль северной стены дома, выполняют функцию температурного буфера.
Планировка
На первом этаже дома находятся: 3 спальни, ванная комната, гардеробная.

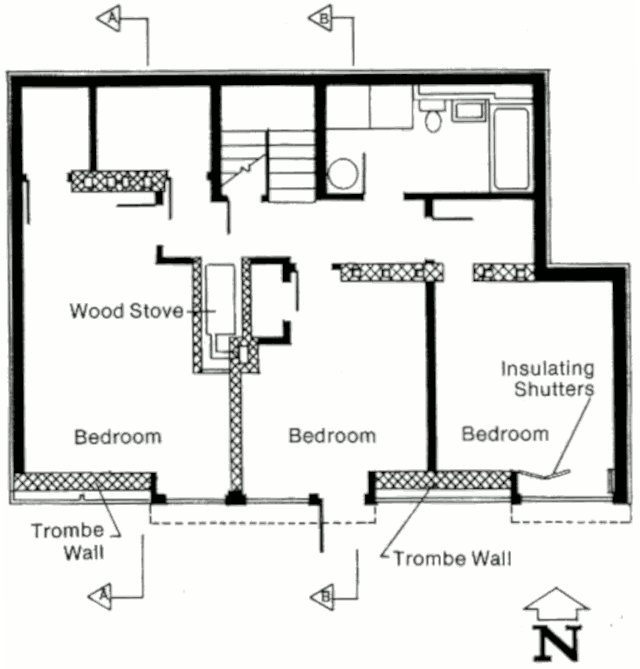

План первого этажа
Отопление
Дом оснащён двумя системами пассивного солнечного отопления.
Первая система отопления
Окна южного фасада площадью 17,3 м² представляют собой систему прямого солнечного обогрева (Direct Gain), суммарная площадь окон западного и восточного фасадов составляет при этом лишь 2,4 м². Все окна имеют трехслойное остекление.
Солнечное тепло, проникающее через окна аккумулируется в 100 мм бетонной плите пола и бетонных стенах. В ночное время, когда температура воздуха в помещениях опускается ниже температуры нагретых солнцем стен и полов, они отдают накопленное тепло излучением и естественной конвекцией.
Циркуляции воздуха в помещениях помогает потолочный вентилятор, смонтированный в верхнем уровне и направляющий поток тёплого воздуха вниз.
В ночное время остекление может закрываться подвижными теплоизоляционными панелями.
Вторая система отопления
Второй системой являются стены Тромба (Indirect Gain), представляющие собой окрашенные в чёрный цвет бетонные стены, закрытые двухслойным остеклением. Зазор между стеной и остеклением составляет 150 мм. Тепло от стен Тромба поступает в помещения излучением и естественной конвекцией.

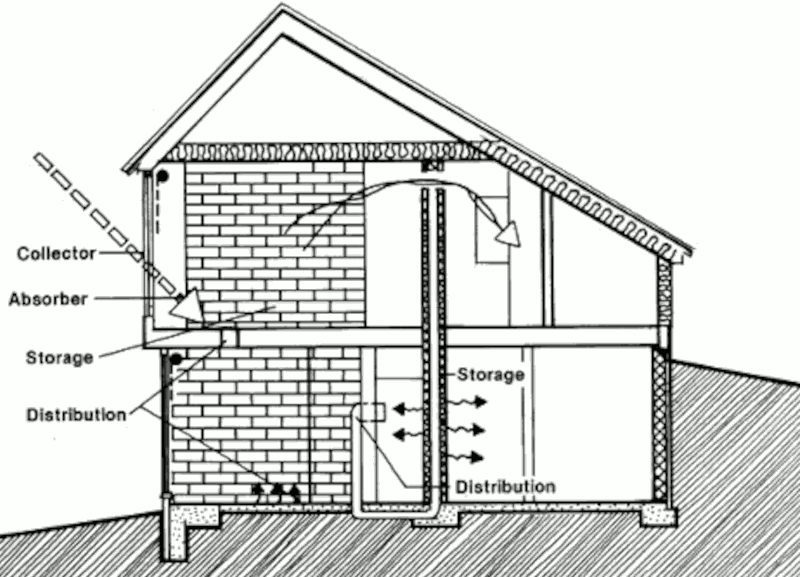

Разрез
Доля солнечной энергии в отоплении дома 71%.
Резервным источником отопления служит дровяная печь.
Защита от перегрева
В летнее время широкие навесы над окнами южного фасада, затеняющие остекление, защищают помещения от перегрева.
Весь нижний этаж солнечного дома находится ниже поверхности земли (открыт лишь южный фасад), что позволяет используя огромную массу земли стабилизировать температуру в помещениях в жаркие летние дни.
Проектирование и строительство
- Проектирование дома и СЭУ
- Sunsystems
- Строительство
- Starbird Lumber Co.
- Стоимость строительства
- $60,000
