Построенный в Тернере (Мэн, США) пассивный солнечный дом представляет собой двухэтажный дом площадью 122,6 м² в традиционном для Новой Англии стиле Cape Code.

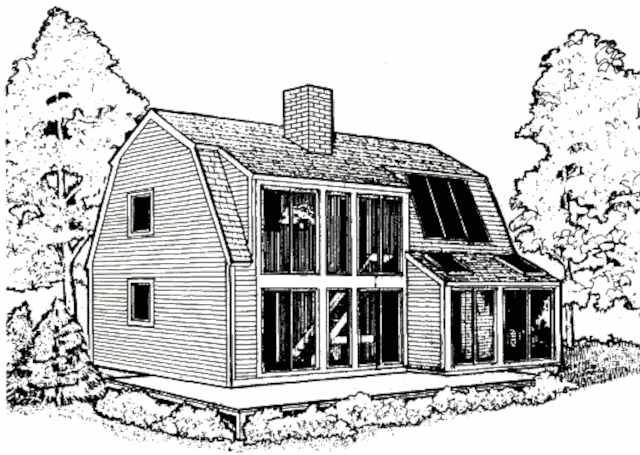

Внешний вид
Южный фасад дома имеет обильное остекление, которое нисколько не искажает традиционный облик.
Содержание
Отопление
Площадь остекления южного фасада солнечного дома составляет 25,9 м².
В доме имеется 3 системы пассивного отопления.
Одноэтажная солнечная теплица
Первой отопительной системой является пристроенная к южному фасаду одноэтажная теплица (Isolated Gain), солнечный свет в которую попадает через сдвижные двери с двухслойным остеклением и 2 зенитных фонаря.
Тепло аккумулируется в бетонном полу и бетонной стене, отделяющей теплицу от гостиной. Обогрев жилой среды происходит излучением от нагретой северной бетонной стены теплицы, но при необходимости могут быть открыты сдвижные двери, отделяющие гостиную от теплицы.
В ночное время для снижения тепловых потерь остекление теплицы может быть закрыто теплоизоляционными объёмными шторами.
Прямое солнечное отопление
Часть южного фасада представляет собой остеклённые раздвижные двери, солнечный свет через которые проникает в жилые помещения непосредственно (Direct Gain).
Двухсветная теплица
Двухсветная теплица с двухслойным остеклением представляет собой последнюю солнечную отопительную систему. Тепловой аккумулятор в ней отсутствует и тепло просто накапливается в верхней части теплицы.
При достижении температуры в 32°C включается вентилятор, который подаёт нагретый воздух по опускному воздуховоду в находящийся под теплицей воздушный галечный теплоаккумулятор.
Из теплоаккумулятора тёплый воздух может подаваться по необходимости в жилые помещения и при недостаточной его температуре догреваться в дровяной печи, интегрированной с системой.

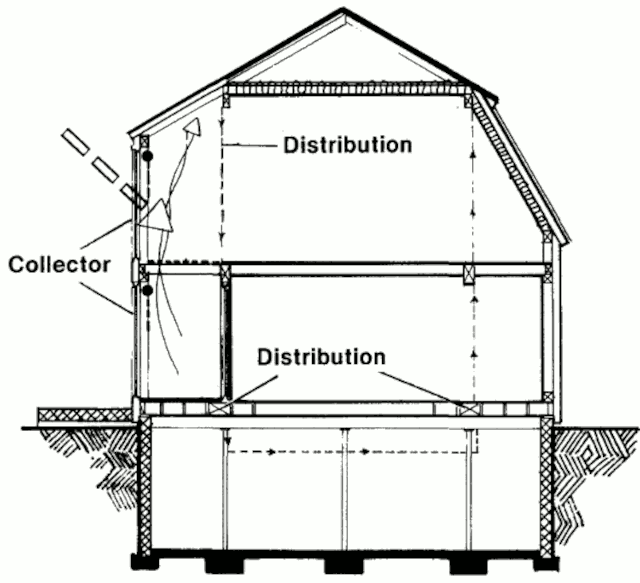

Разрез по A-A

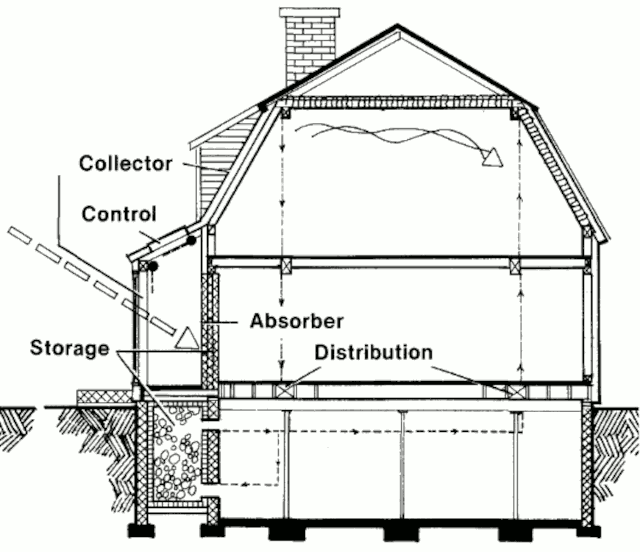

Разрез по B-B
Доля солнечной энергии в отоплении 45%.
Системы пассивного солнечного отопления и резервная дровяная печь полностью обеспечивают потребности в отоплении в холодные зимние дни.
Защита от перегрева
Летние дни в Новой Англии не жаркие. В связи с этим для защиты жилых помещений солнечного дома от перегрева достаточно затенения остекления южного фасада и устройства перекрёстной вентиляции через люки и окна обоих уровней.
Горячее водоснабжение
Горячая вода в подается от трёх плоских солнечных коллекторов.
Проектирование и строительство
- Проектирование а и СЭУ
- Traditional Living, Inc.
- Строительство
- Heritage Builders
- Стоимость строительства
- $85,000
