Этот двухэтажный пассивный солнечный дом был построен в Чикаго. Он является студией американского архитектора Говарда Алана (Howard Alan).

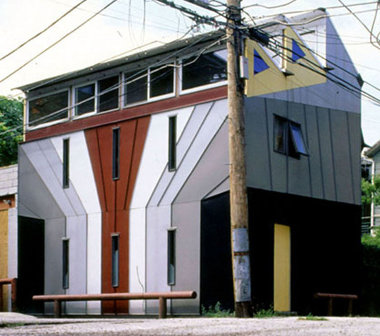

Внешний вид
Конструкция
Стены дома выполнены из керамзитобетонных блоков с внешней теплоизоляцией. Полы бетонные.

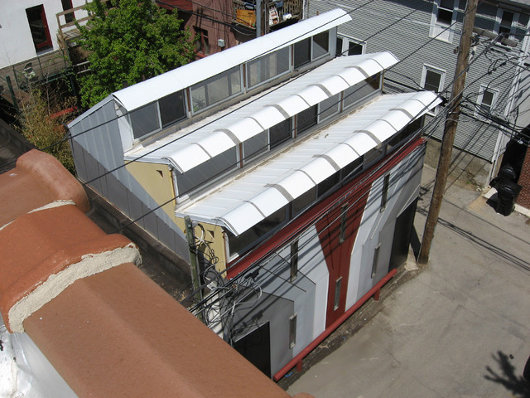

Крыша
В связи с тем, что здание находится в районе с достаточно плотной застройкой, Говард Алан применил пилообразную (шедовую) крышу.
Планировка

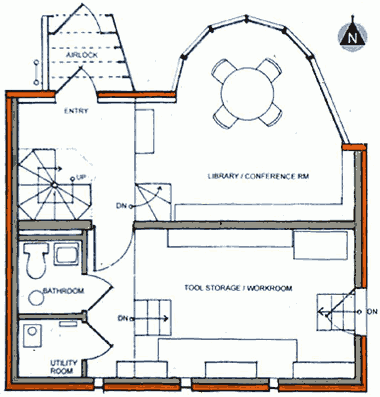

Первый этаж, план

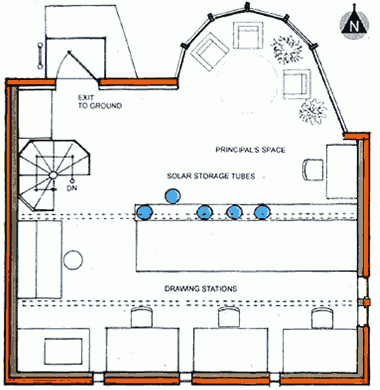

Второй этаж, план
Система отопления
Через верхнебоковые окна большой площади тепло солнца аккумулируется в бетонных полах солнечного дома, а также в пяти цилиндрах с водой, выполняющих функцию водяного теплоаккумулятора.

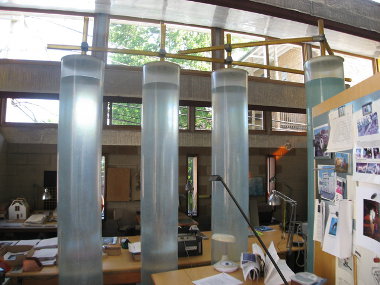

Цилиндры с водой
В ночное время тепло, накопленное в течение дня, поступает в помещения естественной конвекцией.

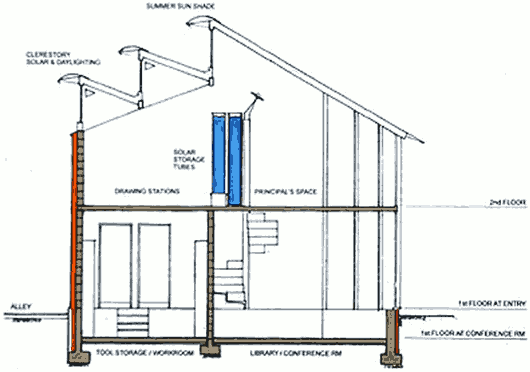

Разрез
Естественный свет
Верхние окна обеспечивают прекрасное естественное освещение.
