Свой солнечный дом Том Смит (Tom Smith) построил в горах Сьерра-Невады после 20-месячных исследований. Дом имеет двойную оболочку, называемую «Двойной конверт».

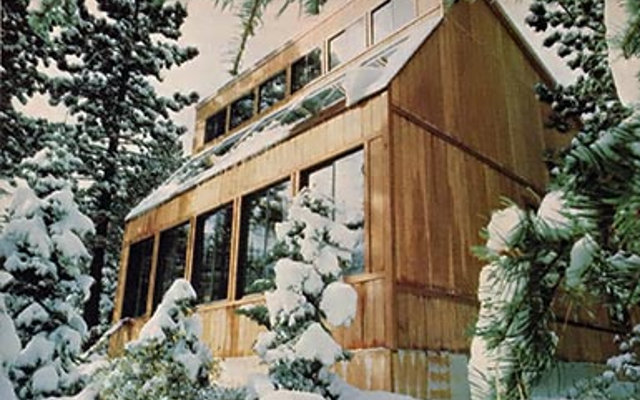

Вид с юго-востока
Конструкция солнечного дома
Дом каркасный. Каркас стен имеет сечение 50x150 мм, стропила — 50x300 мм. Потолки второго уровня подшиты к стропильным балкам.
На расстоянии 300 мм от северной стены дома устроена внутренняя стена. Каркас её выполнен из брусков сечением 50x100 мм.
В подполье также устроена воздушная прослойка в 300 мм между полом первого уровня и гравийной засыпкой воздушного теплоаккумулятора, уложенной на теплоизоляцию. Толщина засыпки составляет 600 мм.
Все стены и потолки теплоизолированы пенополиуретаном. Теплоизоляция внутренней оболочки имеет термическое сопротивление R=2,3. Термическое сопротивление стен и крыши наружной оболочки составляет R=32,3.
Южный фасад солнечного дома имеет обильное остекление общей площадью 36,2 м².
Остекление распределяется следующим образом:
- вертикальное остекление первого уровня площадью 15,8 м²;
- остекление второго уровня, которое выполнено с наклоном 60° и имеет площадь 14,8 м²;
- клерестории площадью 5,6 м².
Все стеклопакеты двухслойные и выполнены из закалённого стекла. Площадь остекления западного и восточного фасадов незначительна, на северном фасаде остекление отсутствует.
Вход устроен через теплоизолированный тамбур.
Планировка
Площадь этого дома, построенного на оз. Тахо (Калифорния, США), составляет 176,5 м². В нём расположены: большая общая комната, зонированная на гостиную, столовую, кухню; семейная комната.
Система отопления солнечного дома
В южный фасад дома встроена гелиотеплица. Тепло солнца, поступающее в теплицу, распределяется по всему дому (Isolated Gain).
Система «Двойной конверт»

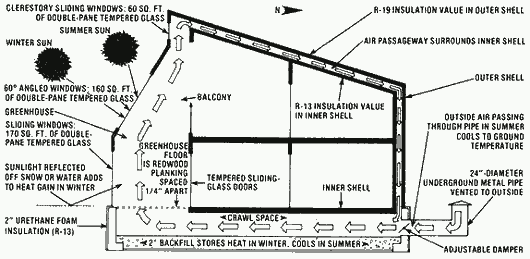

Гелиотеплица, пространство между стропильными балками, воздушный зазор между наружной и внутренней оболочками северного фасада, подполье — образуют так называемый «двойной конверт». Через него естественной конвекцией движется нагретый воздух, поддерживая комфортную температуру в жилых помещениях. Преимуществом такой системы является отсутствие сквозняков.
Жилые помещения первого этажа отделены от теплицы сдвижными остеклёнными дверями, а второго — балконом.
В зимнее время свет солнца, отраженный от снега, увеличивает теплопоступления до 30%.
Ёмкости гравийного теплоаккумулятора достаточно для поддержания комфортной температуры в помещениях в течение 3 суток.
Печь

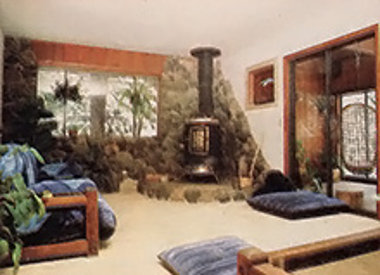

Дровяная печь, установленная в гостиной, используется в отдельные особо холодные дни в качестве дополнительного источника отопления.
Приточный воздух поступает через подземный воздуховод диаметром 600 мм. Воздухозаборник расположен с северной стороны.
Система охлаждения солнечного дома
В летнее время открываются люки вытяжной вентиляции, устроенные в верхней части гелиотеплицы. Нагретый воздух естественной конвекцией течёт наружу. Возникает небольшое разряжение, благодаря которому через подземный воздуховод в дом подсасывается свежий наружный воздух, который проходя над засыпкой гравийного теплоаккумулятора, охлаждается.
Итоги
Эффективность системы превысила ожидания.
