Пассивный солнечный дом в Сент-Чарльзе (Мэриленд, США) был спроектирован и построен в самом продаваемом в этом районе стиле.

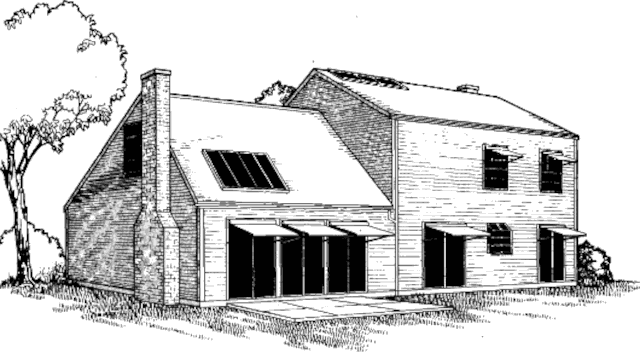

Внешний вид
Содержание
- Конструктивные изменения
- Планировка
- Система отопления
- Защита от перегрева
- Горячее водоснабжение
- Проектирование и строительство
Конструктивные изменения
В этом каркасном доме, имеющем площадь 194,9 м², была также усилена теплоизоляция (термическое сопротивление крыши составляет R=7,5, а наружные стен — R=3,9).
Планировка
На первом этаже дома расположены: гостиная, столовая, кухня, семейная комната, туалет, встроенный гараж на 2 автомобиля.

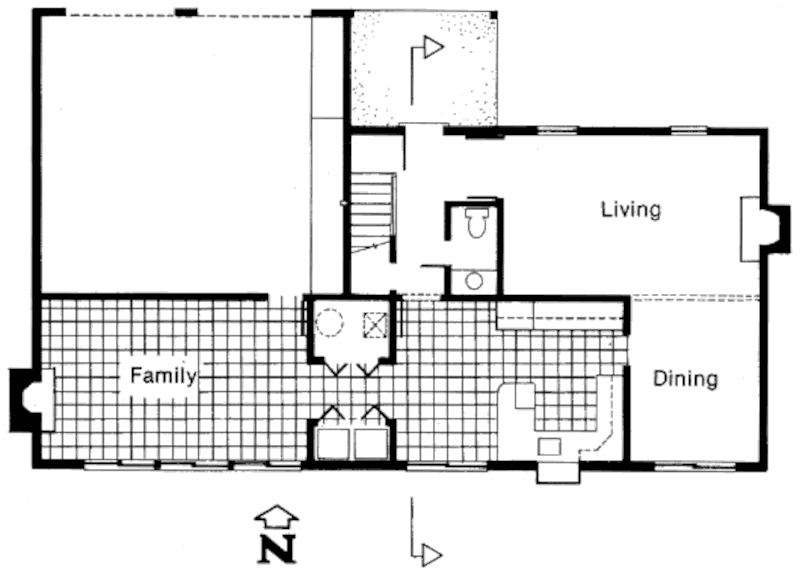

План первого этажа
Система отопления
Солнечная отопительная система представляет собой двухслойное остекление южного фасада (Direct Gain), общая площадь которого составляет 24,2 м².
Остекление включает в себя 3 раздвижных двери семейной комнаты, 1 — кухни, 1 — столовой, 1 окно кухни и 2 окна расположенных на втором этаже спален.
В холодные зимние ночи остекление закрывается внешними теплоизолирующими рольставнями.

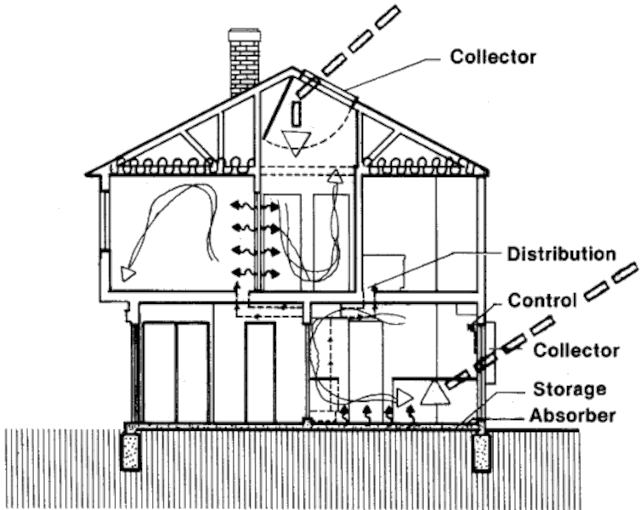

Разрез
Поступившее в помещения дома тепло аккумулируется бетонной плитой пола первого этажа и 150 мм бетонной плитой междуэтажного перекрытия.
В ночное время обогрев помещений происходит непосредственным излучением от нагретых термических масс, а также конвекцией. Распределению тепла помогает небольшой вентилятор.
Доля солнечной энергии в отоплении дома 71%.
В качестве резервного источника тепла используются 2 камина и тепловой насос.
Защита от перегрева
В летнее время нагретый воздух из помещений удаляется через открытый зенитный фонарь, а свежий охлаждённый приточный воздух подаётся через 8 воздуховодов, уложенных в земле на глубине 1,2 м. Каждый из воздуховодов имеет длину 15 м.
Все окна и остеклённые двери имеют козырьки, затеняющие остекление в летний полдень для защиты помещений от перегрева.
Горячее водоснабжение
Систему горячего водоснабжения дома обеспечивают 4 гелиоколлектора общей площадью 7 м², смонтированных на крыше дома, и бак-аккумулятор горячей воды ёмкостью 300 л.
Проектирование и строительство
- Проектирование дома и СЭУ
- Princeton Energy Group
- Строительство
- St. Charles Homes
- Стоимость строительства
- $80,000
