Проект этого роскошного пассивного солнечного дома с общей площадью 204,4 м² был разработан для Редвуд-Сити, находящегося в 20 милях от Сан-Франциско.

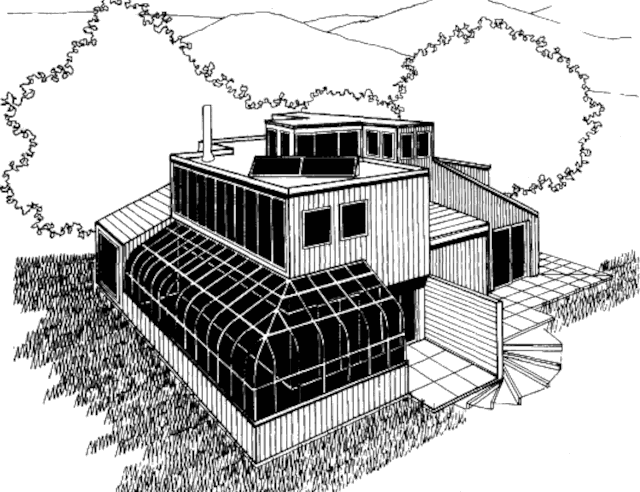

Вид с юго-юго-востока
Содержание
Планировка
На первом этаже дома расположены: гостиная, столовая, большая кухня, спальня хозяев с гардеробной и ванной комнатами, кабинет, общая ванная комната, прихожая.

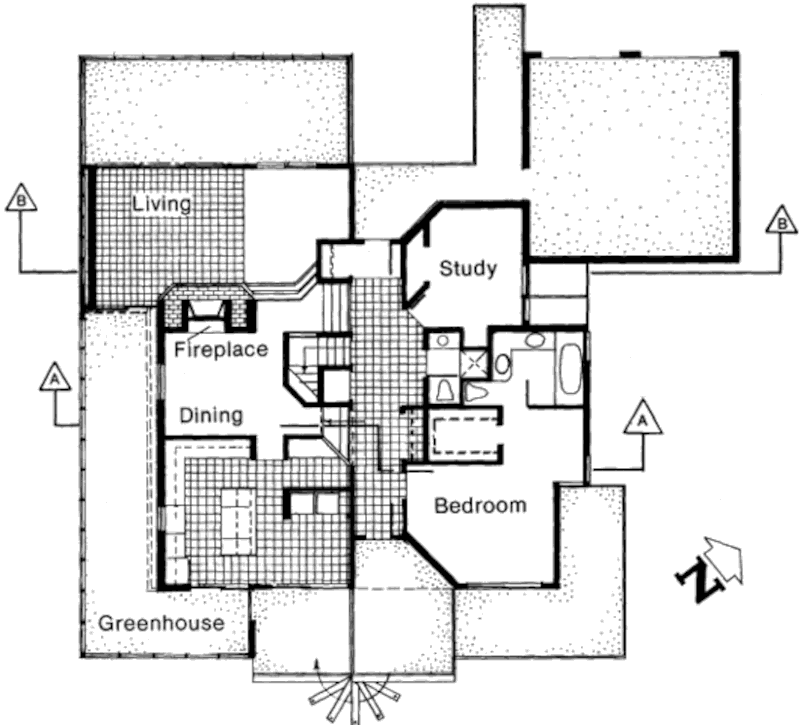

План первого этажа
Дом имеет пристроенную с юга солнечную теплицу и бельведер в центре с верхнебоковыми окнами (клерестории).
Отопление
Система пассивного солнечного отопления дома (комбинация нескольких систем) включает в себя:
- теплицу с площадью остекления 87,7 м² (Isolated Gain);
- стену Тромба (Indirect Gain);
- бельведер с клересториями (Direct Gain).
Солнечное тепло аккумулируется в 100-мм бетонной плите пола теплицы и в нижней части 150-мм стены Тромба (юго-западная стена дома), окрашенной чёрной селективной краской.

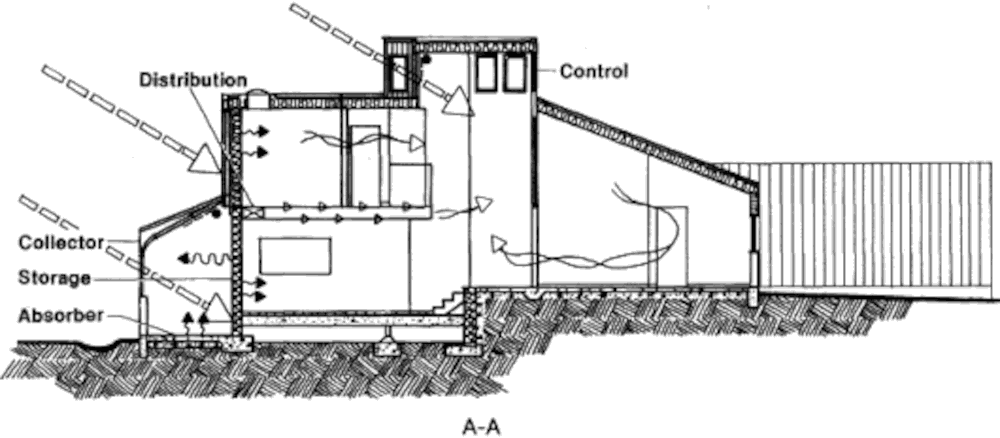

Разрез по A-A
В столовую и кухню тепло поступает за счёт радиационного излучения от стены Тромба, а также конвекцией. В остальные помещения дома тепло распространяется вентилятором производительностью 0,24 м³/с, установленном в междуэтажном перекрытии.

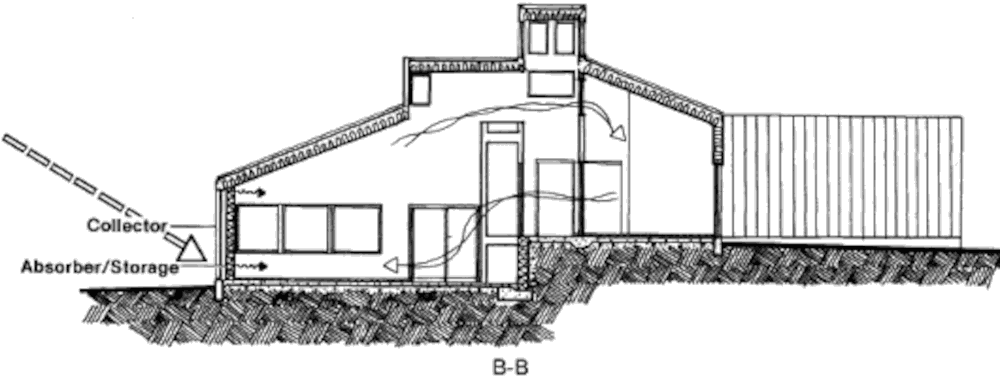

Разрез по B-B
Помещения 2-го этажа дома обогреваются верхней частью стены Тромба путём радиационного излучения и конвекцией, а также солнечным теплом, поступающим через окна бельведера. Тепло, скапливающееся в верхней части бельведера, распределяется вентилятором по помещениям дома.
Горячее водоснабжение
На крыше дома установлены 2 солнечных коллектора системы горячего водоснабжения площадью 4,6 м².
Итоги
Доля солнечной энергии в отоплении дома 88%.
Сметная стоимость строительства дома $275,000.
