Проект индивидуального жилого солнечного дома перспективной модели для застройки пригородных систем расселения южного Приморья.
Индивидуальный жилой солнечный дом (Тип 5) Solar-5
Разработчики:
Энергоэффективная архитектура жилого дома
архитектор, кандидат наук Павел Казанцев.
Солнечная водонагревательная установка:
Институт проблем морских технологий ДВО РАН, Лаборатория нетрадиционной энергетики (зав.лаб. — доктор Олег Ковалев, ведущий конструктор — Александр Волков).
Особенности:
- архитектура здания наиболее полно использует солнечную энергию в холодный период года;
- сочетание пассивной солнечной системы отопления, солнечной водонагревательной установки (СВНУ), системы аккумулирования теплоты, дублирующего источника теплоты.
Основные показатели проекта:
- Энергоэффективное здание оригинальной архитектуры с площадью (в плане) первого этажа — 86,4 м², второго этажа — 71 м²;
- Максимальная удельная мощность тепловых потерь здания — 7,6 кВт;
- Площадь окон составляет до 70 % площади стены южной ориентации;
- Площадь коллекторов солнечной водонагревательной установки 12 м²;
- Дублирующий источник — электрический котел мощностью 6 кВт;
- Емкость бака аккумулятора — 750 л.
| Наименование | Доля элемента системы теплоснабжения, % | |
|---|---|---|
| При расчетной температуре в январе tянв=-24°C | При средней температуре в январе tянв=-14°C | |
| Пассивная система | 38 | 57 |
| СВНУ | 10 | 16 |

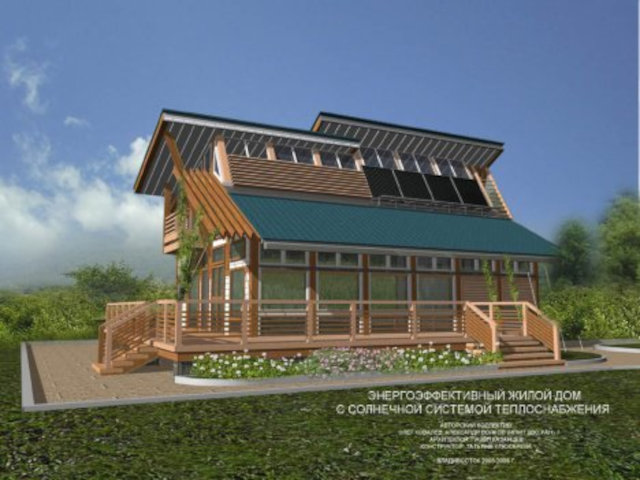

Жилой солнечный дом тип 5 запроектирован в два этажа, прямоугольной формы со скатной совмещенной кровлей. 1 этаж: прихожая и холл (12,0 м²), гостевой санузел (2,8), кухня-столовая (20,8), зимний сад (12,0), гостиная (22,0), техническое помещение (5,6). 2 этаж: спальни (15,0), ванная комната (9,0), внутренняя терраса (7,2) и балконы. Отметка конька кровли — 8 метров. Конструктивная система жилого дома — каркасная. Теплоизоляция стен, кровли и подполья решена по типу здания-термоса.
Отличительной чертой здания является подчинение его формы господствующим зимним ветрам и инсоляционному прогреву жилых помещений зимой. Геометрия кровли рассчитана на дополнительное размещение солнечной фотоэлектрической системы мощностью до 3 кВт. Северный фасад — без окон, но все комнаты дома освещаются солнцем зимой не менее 4 часов в день. ГИЗ пассивной и активной солнечных систем не менее 6 часов. Архитектура здания обеспечивает естественную вентиляцию помещений в период летнего перегрева.
Проект дома является базовым для пяти типов зданий большей и меньшей площади, адаптированных к требованиям заказчика, и разрабатывался для поселка массовой индивидуальной застройки под Владивостоком (5 домов пилотные в 1 очереди и 200 — 2 очередь).
Материал любезно предоставил Павел Казанцев, доцент, кандидат архитектуры, член Союза Архитекторов России, Владивосток.
Авторские права Павла Казанцева на ЭНЕРГОЭФФЕКТИВНОЕ ЗДАНИЕ «ЭКОДОМ SOLAR-5», в части энергоэффективной архитектурной формы, фасадов, планировочных решений, и т.д., защищены патентом Российской Федерации на полезную модель.
