Пассивный солнечный дом площадью 148,3 м² в Порт-Таунсенде (Вашингтон, США) спроектирован для пожилой супружеской пары. Дизайн дома типичен для северо-запада США.

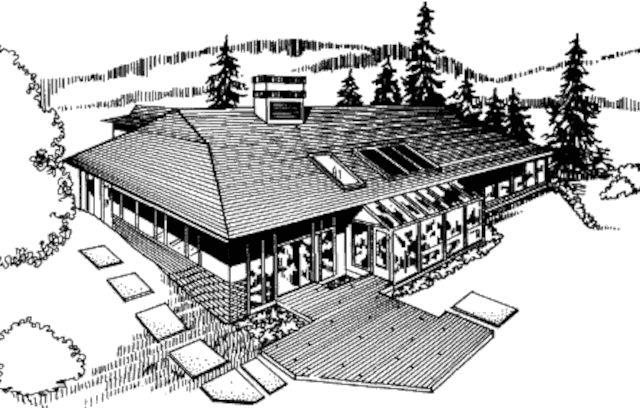

Вид с юго-запада
Содержание
Энергосбережение
Проведённые энергосберегающие мероприятия:
- дом имеет увеличенную теплоизоляцию стен (R=3,3) и крыши (R=5,6):
- пристроенный к северному фасаду гараж выполняет функцию дополнительного буфера.
Планировка
В солнечном доме расположены: большая гостиная, столовая, кухня, спальня хозяев с гардеробной и ванной комнатами, спальня для гостей, кабинет, общая ванная комната, прихожая.

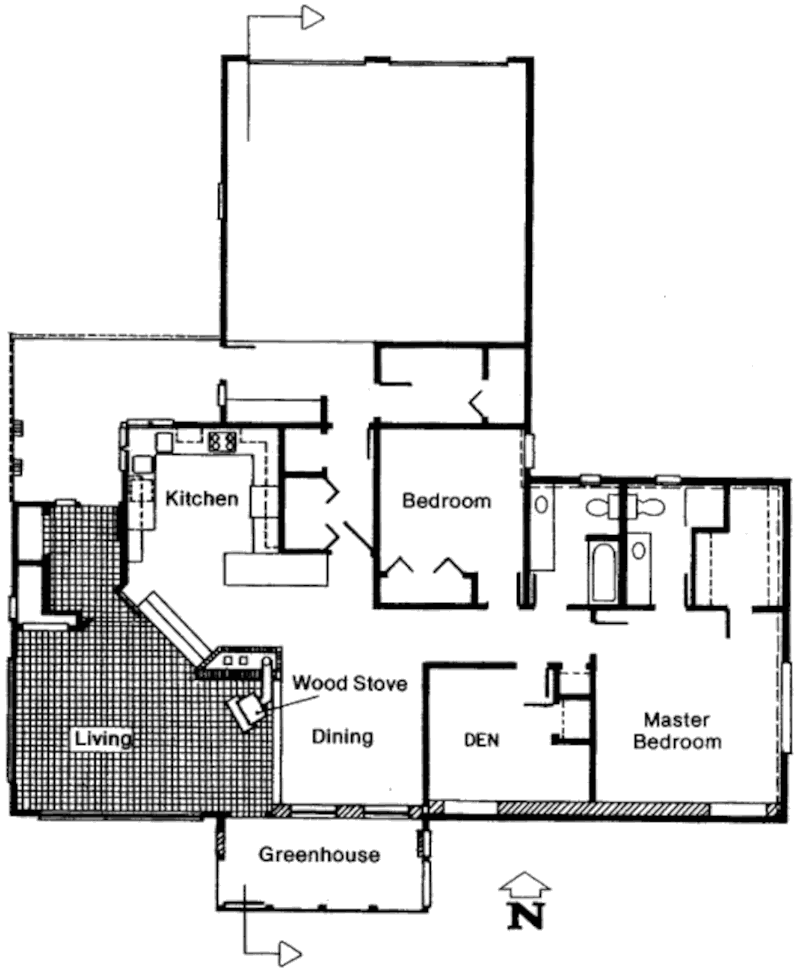

План
К южному фасаду дома пристроена гелиотеплица.
Отопление
Система пассивного солнечного отопления дома включает в себя:
- 4 остеклённых раздвижных двери и зенитное окно в гостиной (Direct Gain);
- солнечную теплицу (Isolated Gain);
- стену Тромба (Indirect Gain).
Общая площадь остекления составляет 25,8 м².
Солнечное тепло, проникающее через остеклённые двери южного фасада и зенитное окно в гостиную, поглощается 100-мм покрытой керамической плиткой бетонной плитой пола и 100-мм кирпичной стеной, находящейся за дровяной печью в северо-западном углу гостиной. Обогрев помещения в ночное время происходит излучением от нагретых солнцем поверхностей.
Южной стеной кабинета и спальни хозяев является 300-мм кирпичная стена Тромба с двойным остеклением и отверстиями в верхней и нижней части. Тепло распространяется в помещения за счёт естественной конвекции и излучения.
В столовую, отделённую от гостиной кирпичной стеной, тёплый воздух проникает из теплицы через открытые окна за счёт конвекции, а охлаждённый — возвращается в теплицу через вентиляционные отверстия в полу. В ночное время обогрев происходит излучением тепла от кирпичной стены.

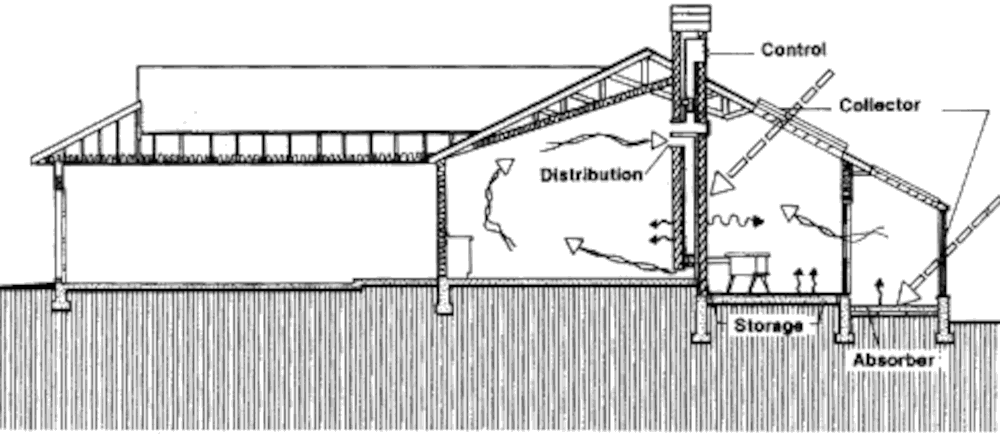

Разрез
В холодную погоду тёплый воздух, скопившийся под потолком, направляется вентилятором через опускной воздушный канал, находящийся в дымовентиляционном блоке, и попадает в помещения через вентиляционные решетки, устроенные в полу кухни.
Этот воздух может догреваться дровяной печью (противоток). При необходимости включается дополнительное электрическое отопление.
Защита от перегрева
Для затенения окон южного фасада солнечного дома в летнее время используются свесы крыши, а зенитных окон — затеняющие жалюзи.
Горячее водоснабжение
На южном скате крыши смонтированы солнечные коллекторы системы горячего водоснабжения общей площадью 5,1 м².
Итоги
Доля солнечной энергии в отоплении дома 65%.
Сметная стоимость строительства дома $92,000.
