Этот небольшой прямоугольный в плане одноэтажный пассивный солнечный дом построен в Патнам-Валли (Нью-Йорк, США) на пологом склоне южной экспозиции земельного участка площадью 0,4 га.

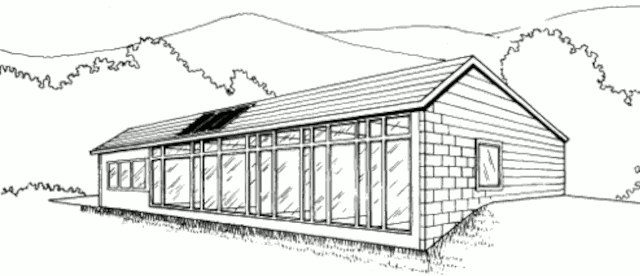

Вид с юго-востока
Содержание
- Энергосбережение
- Планировка
- Естественное освещение
- Отопление
- Горячее водоснабжение
- Проектирование и строительство
Энергосбережение
Были выполнены следующие энергосберегающие мероприятия:
- со стороны западного, северного и восточного фасадов выполнена обваловка высотой 1,2 м, благодаря которой дом естественно вписывается в окружающий ландшафт;
- кусты, посаженные с западной, северной и восточной сторон, обеспечивают защиту от ветра;
- крыша и наружные стены хорошо теплоизолированы (термическое сопротивление крыши R=5,8, а стен — R=4,6.
Проектировщик считает, что дополнительную теплоизоляцию крыши с декабря по март обеспечит снежный покров толщиной около 150 мм, а высокое альбедо снежного покрова, лежащего перед южным фасадом дома, повысит эффективность системы солнечного отопления.
Планировка
В солнечном доме, имеющем площадь 136,8 м², расположены: гостиная, столовая, кухня, игровая комната, спальня хозяев с ванной комнатой и гардеробной, 2 спальни, общая ванная комната, прихожая.

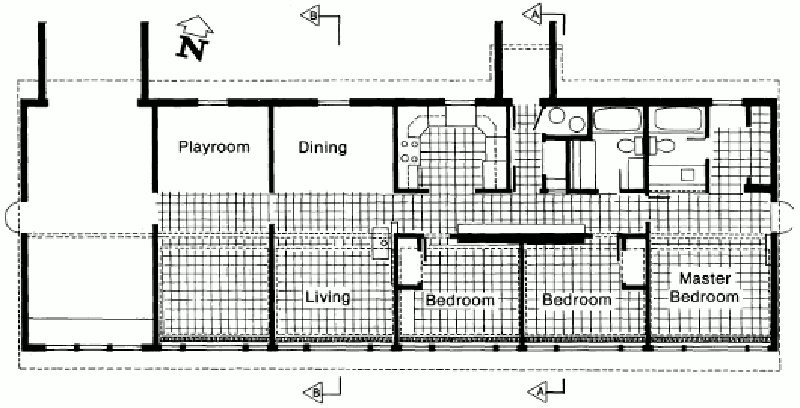

План
Естественное освещение
Коридор и помещения, расположенные вдоль северной стены ранчо, освещаются через верхнебоковые окна (клерестории). Игровая комната, столовая, кухня и спальня хозяев освещаются также через окна северного фасада, имеющие минимальную площадь и внутренние полупрозрачные ставни, заполненные аэрогелем.
Отопление
Витраж, занимающий весь южный фасад дома, является системой пассивного солнечного отопления с прямым обогревом (Direct Gain), отапливающей спальни и гостиную, непосредственно примыкающих к южному фасаду.
Солнечное тепло аккумулируется в покрытых керамической плиткой бетонных полах всех перечисленных помещений, а также в 250 мм бетонной стене, отделяющей спальни от узкого длинного коридора.

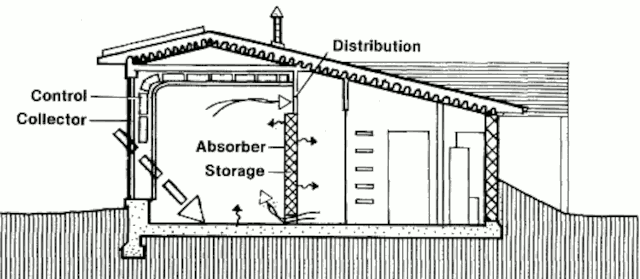

Разрез по A-A
Обогрев помещений в ночное время происходит излучением от нагретых солнцем поверхностей и конвекцией. Помещения, находящиеся в северной части дома отапливаются естественной конвекцией.

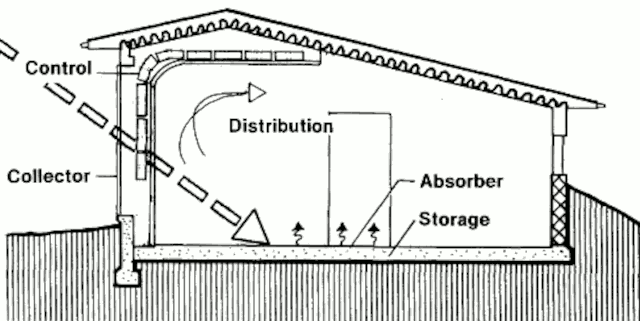

Разрез по B-B
Общая площадь остекления витража южного фасада и клересториев составляет 34,2 м².
В ночное время и пасмурные зимние дни южный фасад солнечного дома может закрываться теплоизолирующими сдвижными ставнями. Каждая ставня состоит из 5 полупрозрачных, заполненных аэрогелем, панелей шириной 500 мм и толщиной 150 мм.
Доля солнечной энергии в отоплении дома 90%.
Резервными источниками тепла служат установленная в гостиной чугунная дровяная печь, а также электронагреватели, смонтированные на стенах.
Горячее водоснабжение
Горячая вода поступает от 3 смонтированных на крыше солнечных коллекторов общей площадью 7,8 м².
Проектирование и строительство
- Проектирование дома и строительство
- Robert Brown Butler
- Стоимость строительства
- $60,000 (плюс стоимость земли)
