Компактный пассивный солнечный дом площадью 189,4 м¹ построен в Норкроссе (Джорджия, США) на участке, имеющем небольшой уклон к югу.

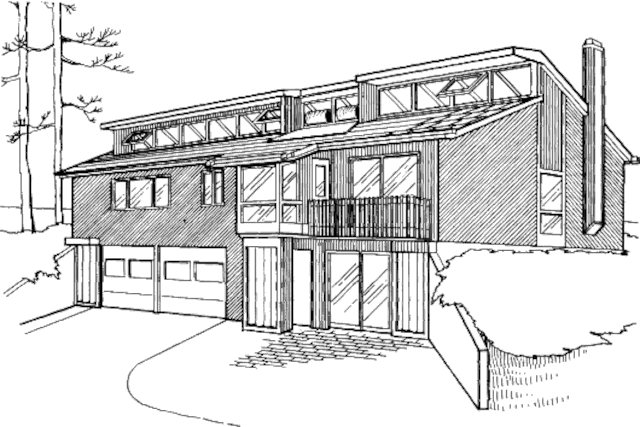

Внешний вид
Вдоль северной границы участка проходит улица.
Содержание
- Энергосбережение
- Планировка
- Система отопления
- Защита от перегрева и вентиляция
- Проектирование и строительство
Энергосбережение
Для снижения теплопотерь были проведены следующие энергосберегающие мероприятия:
- нижний уровень дома полностью заглублён, открыт лишь южный фасад;
- для защиты от холодных зимних ветров с северо-западной стороны высажены хвойные деревья, а с западной, северной и восточной — кусты.
Планировка
На нижнем уровне дома расположены: гараж на 2 автомобиля, прачечная, игровая комната.

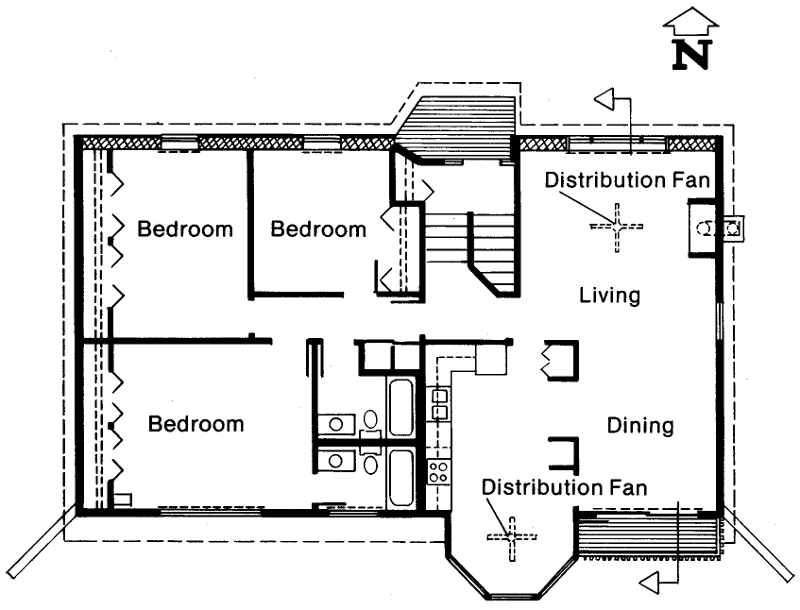

План главного уровня
Основные жилые помещения находятся на верхнем уровне. Там расположены: большая общая комната, зонированная на гостиную и столовую; кухня; спальня хозяев с ванной комнатой; 2 спальни; общая ванная комната.
Система отопления
Применена система пассивного солнечного отопления с прямым обогревом (Direct Gain).
Солнечное тепло дом получает через верхнебоковые окна (клерестории) площадью 14,4 м², двухслойное остекление главного уровня южного фасада площадью 11,5 м², двухслойное остекление нижнего уровня площадью 5,9 м². Общая площадь остекления южной ориентации составляет 31,8 м².
Поступившее в дом тепло аккумулируется бетонной плитой пола и массивной кирпичной северной стеной, а также «Водяной стеной» (300 мм вертикальными трубами с водой , установленными непосредственно за остеклением нижнего уровня дома).

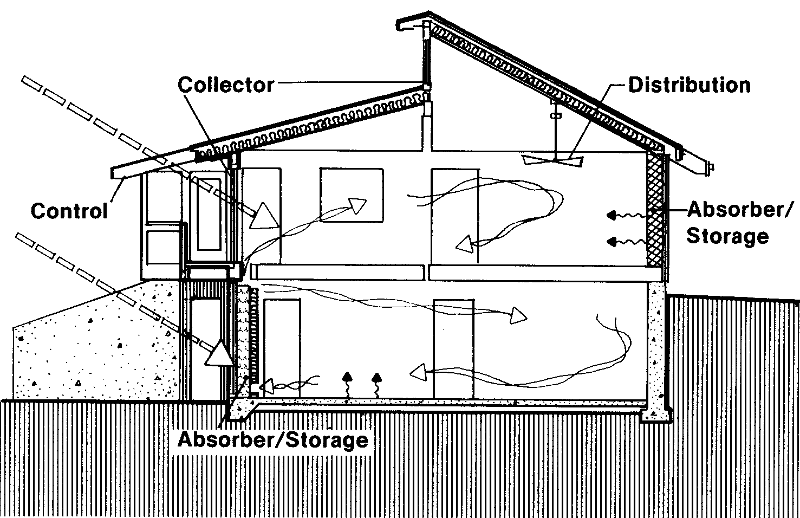

Разрез
Обогрев помещений в ночное время происходит излучением от нагретых в дневное время массивных конструкций, а также естественной конвекцией от «Водяной стены».
Естественный конвективный поток тёплого воздуха поднимается на верхний уровень через вентиляционные отверстия, устроенные над «Водяной стеной». Цилиндры «Водяной стены» изолируются подвижной изоляцией.
Доля солнечной энергии в отоплении дома 51%.
Резервными источниками теплоснабжения являются: дровяная каминопечь; газовый котёл.
Защита от перегрева и вентиляция
В летнее время широкие козырьки защищают остекление южного фасада дома от прямого солнечного света, предохраняя помещения от перегрева.
Эффективное удаление нагретого воздуха осуществляется через открытые клерестории.
Проектирование и строительство
- Проектирование дома
- Paul Muldawer
- Проектирование СЭУ
- Don Abrams
- Строительство
- Millen Properties, Inc.
- Стоимость строительства
- $55,000
