Этот солнечный дом спроектирован архитектором Робертом Митчеллом (Robert Mitchell). Дом компактный двухэтажный, имеет площадь 166,3 м² и оборудован системой пассивного отопления.
Вид с юго-востока
Площадь остекления южного фасада солнечного дома составляет 31,7 м². Остекление восточного фасада — 2,9 м². Остекление западного фасада — 6 м². Пол первого этажа представляет собой уложенную на теплоизолированное основание 250 мм бетонную плиту, имеющую воздушные каналы сечением 150x150 мм.
Планировка
На первом этаже солнечного дома расположены: большая двухсветная общая комната, разделённая на зоны гостиной и столовой; большая кухня с кладовой; семейная комната; санузел; прихожая; техническое помещение; гараж.

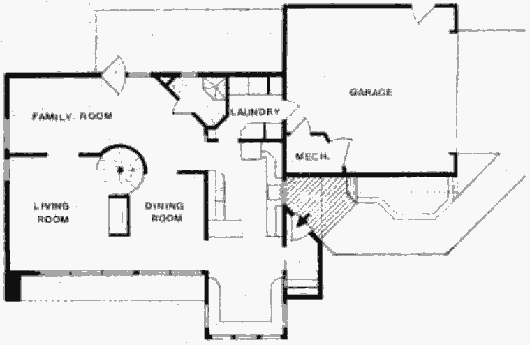

Первый этаж, план
На втором этаже находятся: 3 спальни; ванная комната; помещение над гаражом, в котором может располагаться спортзал или студия.
Второй этаж, план
Система отопления
Тепло солнца, поступившее в дом через окна южного фасада (Direct Gain), скапливается в фонаре под крышей. Отсюда нагретый воздух подаётся вентилятором по опускному воздуховоду в воздушные каналы бетонной плиты пола, где отдаёт своё тепло плите пола и уложенным под ней бетонным блокам. Затем остывший воздух через решётки в полу возвращается к остеклению южного фасада.
Разрез
В связи с использованием механического побуждения (вентилятор) система солнечного отопления является не чисто пассивной, а полуактивной.
В холодные пасмурные дни для отопления дома используется резервный источник отопления — дровяная каминопечь, установленная в общей комнате.
Козырьки над окнами южного фасада солнечного дома защищают помещения от перегрева в жаркий летний полдень.
