Компактный двухэтажный пассивный солнечный дом площадью 166,1 м² расположен на склоне южной экспозиции в Мидлтоне (Вайоминг, США).

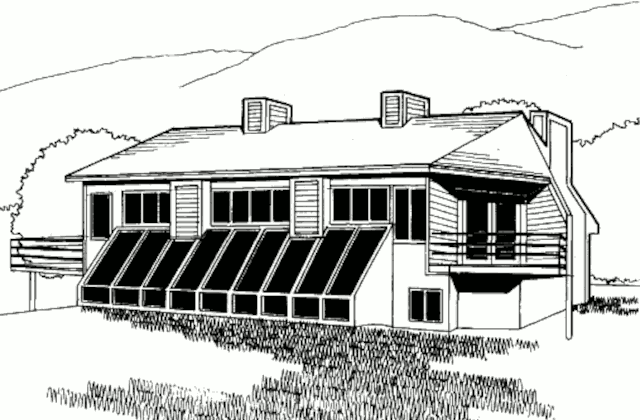

Вид с юго-востока
Содержание
Энергосбережение
Мероприятия, значительно снизившие энергопотребление:
- посадки хвойных деревьев прикрывают дом от холодных северных ветров в зимний период;
- дополнительными температурными буферами в зимнее время являются пристроенный к северному фасаду гараж и обваловка западного фасада;
- дом хорошо изолирован, термическое сопротивление стен составляет R=4,2, а крыши — R=7,4;
- всё инженерное оборудование дома является энергосберегающим.
Для снижения отопительной нагрузки спальни и большинство подсобных помещений были размещены на первом этаже, а помещения общего пользования — на втором. Такое планировочное решение позволило защитить спальни от перегрева и создать в них комфортную температуру в ночное время. Кроме того, все подсобные помещения солнечного дома расположены в северной его части и являются дополнительным температурным буфером.
Планировка
На первом этаже дома расположены: спальня хозяев с ванной комнатой, 2 спальни, общая ванная комната, прачечная.
План первого этажа
К южному фасаду пристроена теплица.

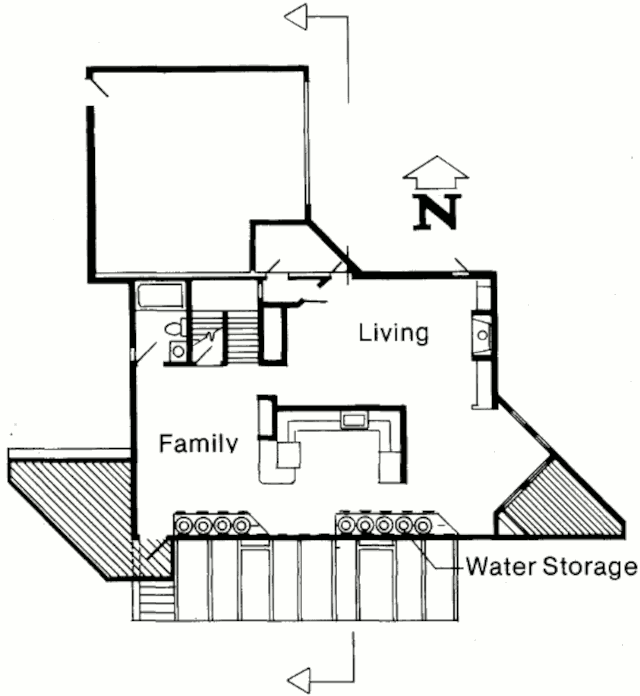

План второго этажа
На втором этаже дома находятся: огромная общая комната, зонированная на гостиную, столовую, кухню, семейную комнату; ванная комната; прихожая.
Отопление
В доме применена система пассивного солнечного отопления двух типов:
- верхний уровень обогревается непосредственно через остекление площадью 9,3 м² (Direct Gain);
- в нижнем уровне тепло поступает от солнечной теплицы (Isolated Gain), имеющей остеклённую крышу с углом наклона 40° и площадь 23,2 м².

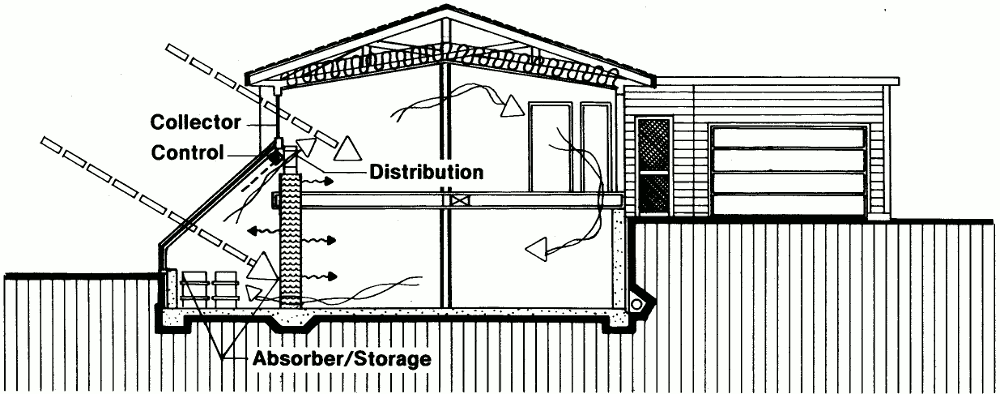

Разрез
Поступившее солнечное тепло аккумулируется в:
- 75 мм бетонной плите пола теплицы;
- вертикальных трубах с водой диаметром 300 мм, установленных вдоль южного и восточного фасадов теплицы;
- 22 барабанах с водой ёмкостью 200 л каждый, установленных вдоль южного фасада спален и общей комнаты.
Тепло распределяется по помещениям дома посредством естественной конвекции.
Доля солнечной энергии в отоплении дома 52%.
Защита от перегрева
От перегрева в летнее время солнечный дом защищают:
- козырьки над остеклением южного фасада;
- вентиляционные люки;
- воздуховоды приточной вентиляции, проложенные в земле и понижающие температуру приточного воздуха;
- посаженные с западной стороны клёны (защита от послеполуденного перегрева).
Проектирование и строительство
- Проектирование дом
- Noth Design Architecture/Engineering/Planning
- Проектирование СЭУ
- Bruce D. Kieffer
- Строительство
- Northland Country Homes, Inc.
