Пассивный солнечный дом площадью 189,2 м² в Майерсвилле (Мэриленд, США) заглублён в хорошо дренированный пологий склон южной экспозиции.

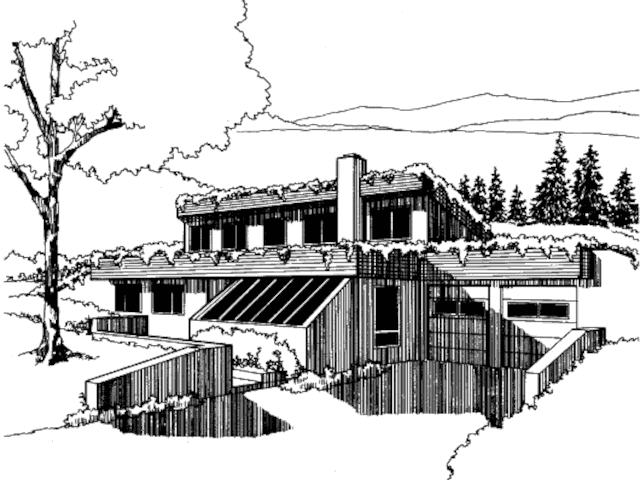

Внешний вид
Содержание
- Энергосберегающие мероприятия
- Планировка
- Система отопления
- Защита от перегрева
- Проектирование и строительство
Энергосберегающие мероприятия
Усилена теплоизоляция крыши и стен открытого южного фасада (термическое сопротивление крыши R=5,4 и стен — R=3,9). Остальные стены не изолированы с целью использования огромной термической массы земли для стабилизации температуры в доме.
Сосны, растущие с северо-западной стороны, защищают дом от преобладающих зимних ветров.
Планировка
В доме расположены: гостиная, кухня/столовая, семейная комната, спальня хозяев с гардеробной и ванной, 2 спальни, общая ванная комната, кладовая, встроенный гараж на 2 автомобиля.
К южному фасаду дома пристроена солнечная теплица.

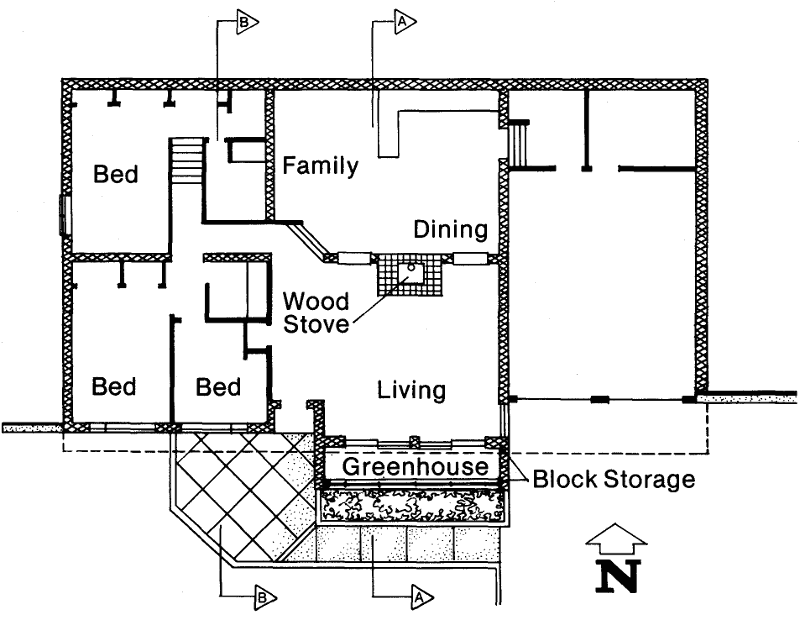

План
Система отопления
Солнечное отопление дома состоит из 2 пассивных систем:
- первой из них является пристроенная к южному фасаду солнечная теплица (Isolated Gain);
- вторая система — окна южного фасада и верхнебоковые окна (Direct Gain), через которые происходит непосредственный обогрев помещений.
Суммарная площадь остекления южной ориентации и крыши теплицы составляет 23 м².
Солнечное тепло аккумулируется в бетонных полах и 300 мм стенах жилых помещений и теплицы.

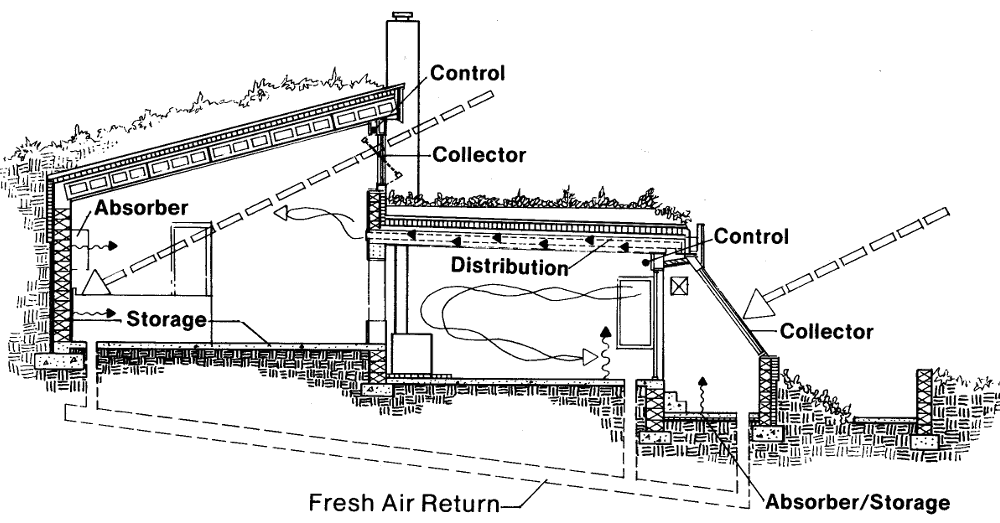

Разрез по A-A
В ночное время обогрев помещений происходит лучистым теплом от нагретых поверхностей и естественной конвекцией.
Из теплицы конвекционный поток тёплого воздуха поступает в прилегающие помещения через<раздвижные двери, а в помещения, расположенные в северной части дома — по воздуховоду, устроенному между балками потолочного перекрытия. Охлаждённый воздух возвращается в теплицу по проложенному под фундаментом дома обратному воздуховоду.

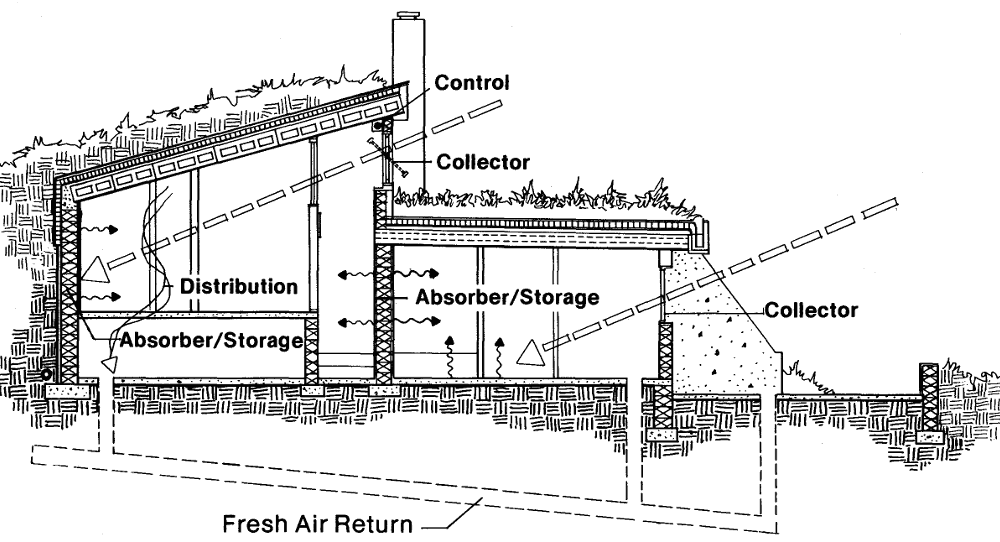

Разрез по B-B
В ночное время остекление южного фасада закрывается рулонной теплоизоляцией (R=2,6), а клерестории (верхнебоковые окна) — теплоизолированными жалюзи.
Доля солнечной энергии в отоплении дома 63%.
Резервными источниками тепла служат дровяная печь и тепловой насос.
Защита от перегрева
В летнее время от перегрева помещения защищают широкие карнизные свесы.
Проектирование и строительство
- Проектирование дома
- Malcolm B. Wells
- Проектирование СЭУ
- Solar Energy Systems and Products, Inc.
- Строительство
- M.S. Milliner Construction, Inc.
- Стоимость строительства
- $120,000
