Система отопления солнечного дома комбинированная. Пассивная система отопления — встроенная теплица. Весь южный скат крыши — самодельные воздушные коллекторы.

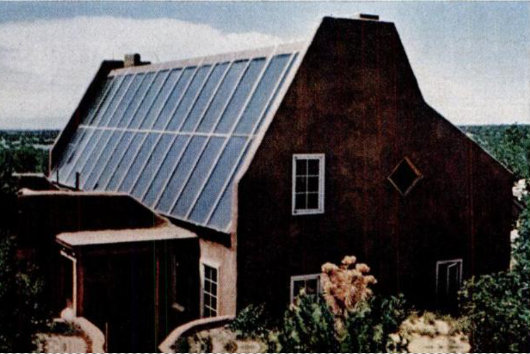

Внешний вид
Дом построен в районе Альбукерка (Нью-Мексико, США) для Даниэла и Рени Мартинез (Martinez).
Конструкция системы отопления
Пассивная система отопления солнечного дома — встроенная гелиотеплица (Isolated Gain).
Воздушные коллекторы активной системы занимают площадь 46,5 м². При их изготовлении к стропилам крыши были прибиты листы жести, окрашенные в чёрный цвет. Для создания турбулентности в промежуток между остеклением и абсорбером помещена металлическая сетка.
Этап строительства
Такие коллекторы показали достаточную эффективность при крайне низкой стоимости.
Принцип работы системы отопления
Поступившее в дом тепло солнца аккумулируется массивными глинобетонными стенами толщиной 35 см и гравийным теплоаккумулятором, расположенным под полом в северной части дома.

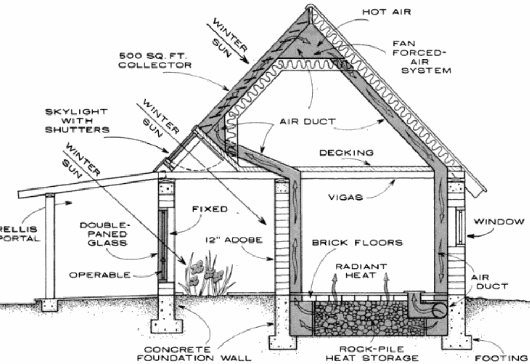

Разрез
Огромные теплоаккумулирующие массы позволяют поддерживать комфортную температуру в доме в течение 5 дней в пасмурную погоду при температуре наружного воздуха 0°C.
Защита от перегрева
Для защиты от перегрева в жаркие летние дни перед гелиотеплицей устроена пергола.
