Пассивный солнечный дом в двух уровнях площадью 139,4 м², спроектированный для Манзано (Нью-Мексико, США) в традиционном для этих мест стиле пуэбло, внешне очень похож на соседние здания.
Вид с юго-запада
Содержание
Энергосбережение
Энергосберегающими мероприятиями предусмотрены:
- защита от господствующих северо-западных ветров (сосны);
- частичное заглубление в склон северного фасада дома;
- увеличение термического сопротивления стен (R=3,5) и крыши (R=5,3).
Планировка
На нижнем уровне дома находятся: общая комната, зонированная на гостиную, столовую, кухню; постирочная; спальня хозяев с гардеробной и ванной комнатами; прихожая.
План
На верхнем уровне расположены: спальня, кабинет, общая ванная комната.
Отопление
Солнечное тепло поступает в дом через витраж южного фасада и верхнебоковые окна (клерестории) общей площадью 23,7 м² (Direct Gain).
На нижнем уровне дома солнечное тепло аккумулируется в 19 цилиндрических стеклопластиковых ёмкостях, заполненных водой и расположенных непосредственно за витражом. Высота ёмкостей составляет 2,4 м, а диаметр — 0,3 м. Солнечное тепло, проникающее в промежутки (0,25 м) между ёмкостями поглощается 100-мм бетонной плитой пола.
Тепло солнца, поступающее через верхнебоковые окна верхнего уровня дома, падает на окрашенную в тёмный цвет внутреннюю поверхность бетонной стены северного фасада и поглощается ею.

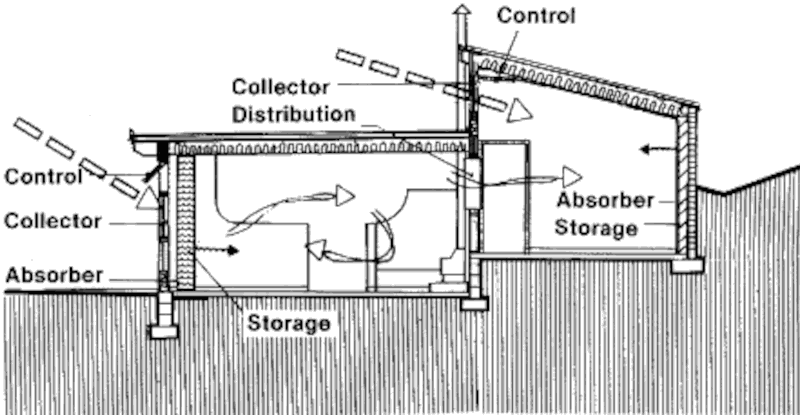

Разрез
Тепло, излучаемое нагретыми солнцем термическими массами, распространяется по помещениям за счёт естественной конвекции. Конвективные петли созданы в каждой комнате.
Для снижения потерь тепла в ночное время витраж южного фасада и клересторий закрываются теплоизолирующими жалюзи.
Дополнительное отопление дома электрическое, но в гостиной установлена и дровяная печь.
Защита от перегрева
Для защиты помещений от перегрева в летний полдень все окна солнечного дома имеют козырьки.
Горячее водоснабжение
На крыше дома установлены солнечные коллекторы системы горячего водоснабжения.
Итоги
Доля солнечной энергии в отоплении дома 75%.
Сметная стоимость строительства дома $75,000–$80,000.
