Одноэтажный пассивный солнечный дом площадью 231 м² был построен в Линкольне (Небраска, США). Перед проектировщиками стояла задача максимального использования солнечной энергии.

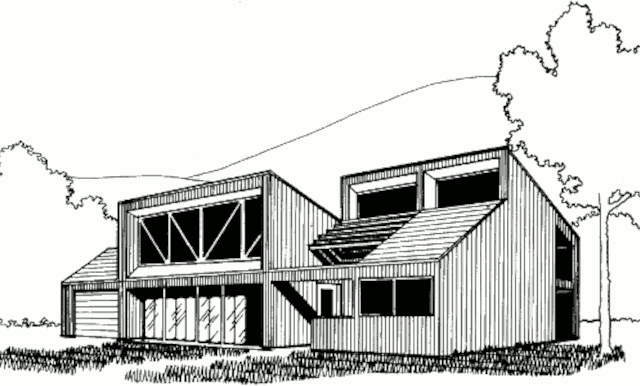

Вид с юго-востока
Содержание
Энергосбережение
Мероприятия, выполненные для снижения теплопотерь:
- вечнозеленые деревья защищают дом от суровых северо-западных зимних ветров;
- гараж и складские помещения, расположенные с западной стороны, также выполняют функцию дополнительных буферов;
- для сокращения потерь тепла зимой площадь окон на западном, северном и восточном фасадах сведена к минимуму;
- теплоизоляция стен имеет термическое сопротивление R=3,5, а крыши — R=5,8.
Планировка
В солнечном доме расположены: большая общая комната, зонированная на гостиную и столовую; кухня; спальня хозяев с ванной и гардеробной комнатами; 2 спальни; общая ванная комната.

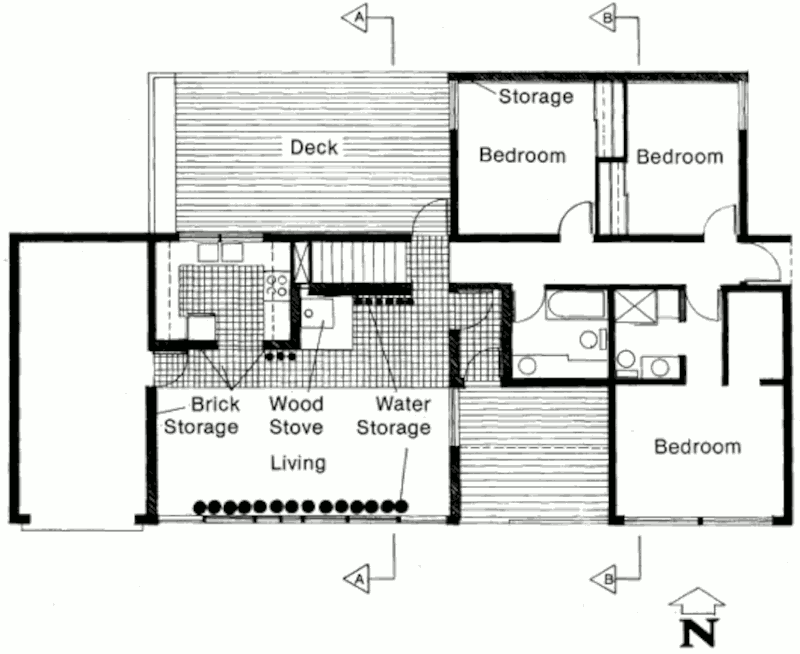

План
Отопление
Пассивные солнечные элементы были интегрированы в каждое большое помещение дома.
Солнечное тепло поступает напрямую через окна южного фасада в гостиную (Direct Gain), где аккумулируется в установленных у остекления вертикальных трубах с водой, имеющих диаметр 0,45 м и высоту 1,5 м.

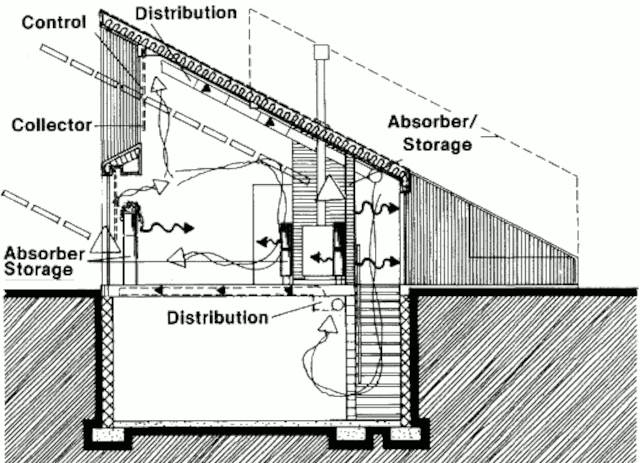

Разрез дома по A-A
Через промежутки между трубами солнечный свет попадает на пол и 200 мм кирпичные стены, которые также выполняют функции теплоаккумулятора.
Через большие фонари верхнебокового освещения солнечный свет попадает и на трубы с водой, установленные вдоль северной стены гостиной.
Распределение тепла происходит радиацией и естественной конвекцией.
В спальню, находящуюся у южного фасада солнечного дома, тепло поступает непосредственно через остекление фасада, а в спальни, расположенные в северной части дома солнечный свет попадает через 2 зенитных фонаря.

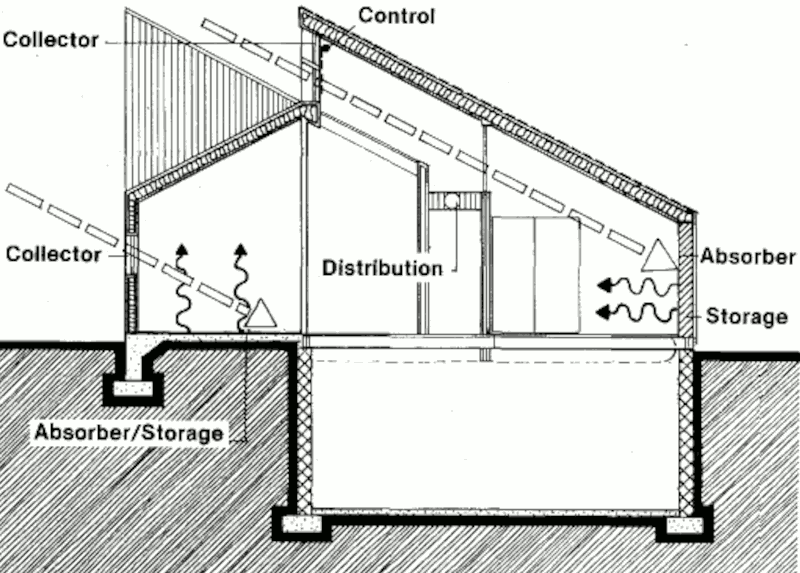

Разрез дома по B-B
В зимнее время прямой солнечный свет попадает через фонари на массивную северную стену, которая выполняет функцию теплоаккумулятора. В ночное время тепло распространяется излучением и естественной конвекцией.
Дополнительным источником тепла может служить установленная у северной стены гостиной дровяная печь-калорифер.
Вентилятор дополнительной системы распределения тепла с механическим побуждением направляет тёплый воздух, скапливающийся у потолка через опускной воздуховод к печи, где он после подогрева поступает в помещения дома.
В зимнее время после захода солнца остекление южного фасада и зенитных фонарей автоматически закрывается теплоизолированными рольставнями, что значительно снижает теплопотери в ночное время.
Доля солнечной энергии в отоплении дома 73%.
Защита от перегрева
В летнее время высаженные с юго-восточной стороны лиственные деревья затеняют южный фасад солнечного дома, защищая помещения от перегрева, а вентиляционные отверстия в стене увеличивают приток наружного воздуха благодаря преобладающим в это время года юго-восточным ветрам.
Конфигурация фонарей, установленных над спальнями препятствует поступлению в них прямого солнечного света в летний полдень, что защищает помещения от перегрева.
Проектирование и строительство
- Проектирование
- The Clark Enersen Partners
- Строительство
- Peterson Construction Company
Стоимость строительства составила $75,000
