Солнечный дом в Коркоране

Современный двухэтажный заглублённый пассивный солнечный дом площадью 154,7 м²  находится в Коркоране (Миннесота, США), где построены 17 таких домов.

Вид с юго-востока

Содержание

• Энергосбережение
• Планировка
• Отопление
• Защита от перегрева
• Горячее водоснабжение
• Проектирование и строительство

Энергосбережение

Мероприятия, снизившие энергопотребление:

• от холодных северных ветров солнечный дом защищён посаженными с северо-западной стороны хвойными деревьями;
• западный, северный и восточный фасады обвалованы землёй, крыша также покрыта землёй;
• дом имеет суперизоляцию, толщина которой более чем достаточна даже для холодного климата Миннесоты (термическое сопротивление крыши составляет R=8,8; стен — R=3,3; дверей — R=1,8);
• окна имеют тройное остекление;
• потребление энергии удалось свести к минимуму инновационным решением планировки и созданием буферных пространств, так как жилые помещения с разными потребностями в отоплении размещены на различных уровнях;
• дом оборудован энергосберегающими приборами.

Планировка

Здание имеет трапециевидную в плане форму с широким фасадом, обращенным на юг. Остальные фасады находятся в земле, так как участок поднимается к северу.

Для уменьшения энергопотребления использован дифференцированный режим эксплуатации помещений солнечного дома.

На нижнем этаже расположена большая часть помещений дневного пребывания: гостиная, семейная комната, кухня. Эти помещения требуют наибольшего отопления в дневное время.

Верхний этаж состоит из спальни хозяев, двух дополнительных спален, ванной комнаты и кладовой. Пик потребления тепла здесь приходится на вечернее и ночное время.

План второго этажа

Гараж и прихожая находятся на промежуточном уровне.

Отопление

В конструкцию дома интегрированы 3 системы пассивного солнечного отопления:

• система прямого солнечного обогрева (Direct Gain), состоящая из трёхслойного остекления южного фасада площадью 6,5 м² в семейной комнате, гостиной и двух спальнях;
• 2 стены Тромба (Indirect Gain) общей площадью 18,6 м²;
• двухсветный атриум (Isolated Gain) с трёхслойным остеклением площадью 27,9 м².

Солнечное тепло, поступающее через окна южного фасада, аккумулируется в массивных кирпичных полах и бетонных стенах помещений, в которые оно поступает. Тепло, поступающее от двух других систем, аккумулируется в бетонных стенах и бетонной плите пола атриума, имеющих объем 24 м³.

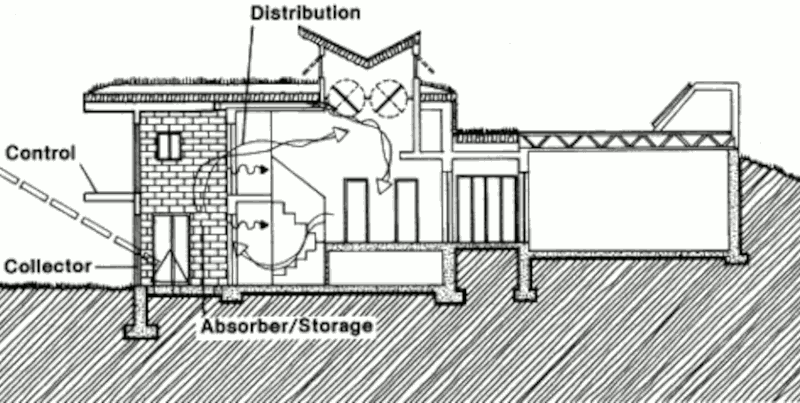

Разрез

Тепло распределяется естественной конвекцией, а также с помощью вентилятора, смонтированного в верхней части атриума. Теплоизоляционные рольставни автоматически закрывают стены Тромба после захода солнца.

Каждое помещение имеет отдельный дополнительный электрообогреватель, включаемый автоматически при падении температуры ниже установленной.

Доля солнечной энергии в отоплении дома 83%.

Защита от перегрева

В летнее время большой фонарь верхнего света создаёт эффект солнечной трубы, вытягивая нагретый воздух из помещений. Большой свес крыши и солнцезащитные козырьки (перголы) шириной 1,35 м, смонтированные на южном фасаде, защищают остекление от прямых солнечных лучей в полдень. Кроме того, с юго-восточной и юго-западной сторон высажены лиственные деревья, затеняющие остекление летом в утреннее и вечернее время.

Горячее водоснабжение

На крыше гаража установлены 7 панелей солнечного водонагревателя.

Проектирование и строительство

Проектирование и строительство: Berg and Associates.

Стоимость строительства составила $120,000.
