Простой двухэтажный солнечный дом, построенный в Хеброне (Нью+Гэмпшир, США), имеет площадь 125,2 м² и оборудован несколькими системами пассивного отопления.

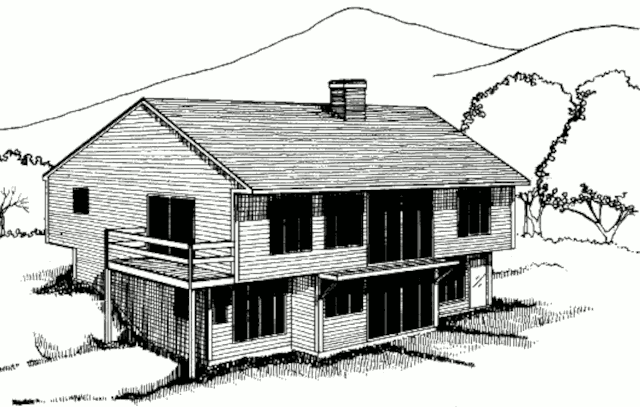

Внешний вид
Содержание
Конструктивные особенности
Основной вход в дом выполнен через тамбур с промежуточного уровня.
Отопление
Площадь остекления южного фасада составляет 31,2 м².
Дом оборудован 3-мя системами пассивного солнечного отопления.
Солнечная теплица
Первая из этих систем представляет собой пристроенную к южному фасаду теплицу (Isolated Gain).
Солнечное тепло аккумулируется в вертикальных заполненных водой трубах. В ночное время поднимающееся за счёт естественной конвекции тепло может отапливать спальню хозяев, расположенную над водяной стеной.
Через раздвижные двери конвективные потоки тёплого воздуха могут поступать также и в спальню, находящуюся на нижнем уровне.
Стена Тромба
Второй системой является двухэтажная вентилируемая стена Тромба (Indirect Gain),
Поток тёплого воздуха от стены Тромба поступает естественной конвекцией через отверстие в верхней части стены в кухню, гостиную и столовую.
Затем этот поток опускается, постепенно остывая, по лестнице на первый этаж, возвращаясь в воздушный промежуток стены Тромба через спальню и нижнее вентиляционное отверстие в стене.
Кроме того, стена Тромба отапливает прилегающие к ней помещения и лучистым теплом.
Прямое солнечное отопление
Третья система — окна южного фасада, через которые солнечное тепло обогревает помещения непосредственно (Direct Gain).

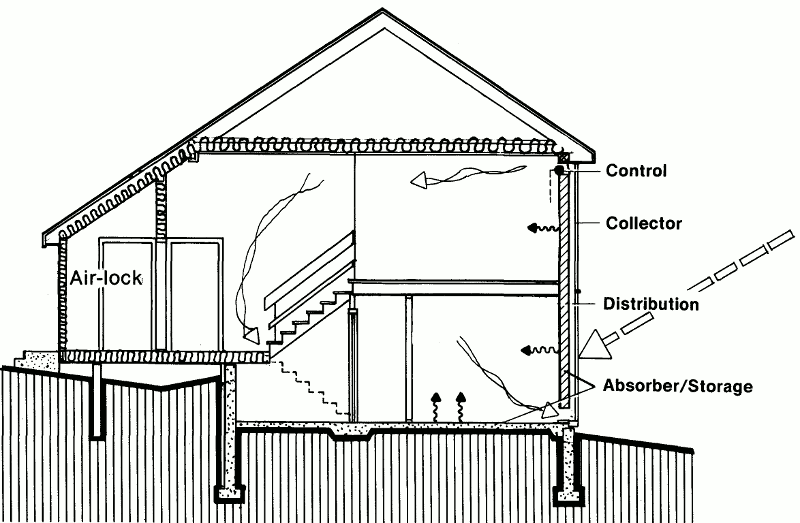

Разрез
Дополнительным тепловым аккумулятором служит бетонная плита пола первого этажа дома.
Доля солнечной энергии в отоплении дома 59%.
Защита от перегрева
В летние жаркие дни перегрев помещений предотвращают широкие навесы над остеклением южного фасада и усиленная перекрёстная вентиляция через открытые окна.
Проектирование и строительство
- Проектирование и строительство
- EVOG Associates, Inc.
- Стоимость строительства
- $59,000
