Солнечный дом, оборудованный системами пассивного отопления и охлаждения, был построен к востоку от основной застройки Сан-Диего (Калифорния, США) профессором Джимом Хармоном (Jim Harmon).

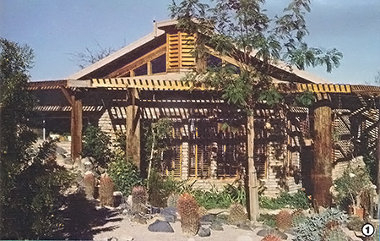

Южный фасад
Хармон решил отказаться от традиционных систем отопления и охлаждения.
Конструкция
Восьмиугольный в плане солнечный дом имеет площадь 92,9 м².
Дом заглублён на 1,2 м. Крыша и стены хорошо теплоизолированы. Пол представляет собой неизолированную массивную бетонную плиту.
Таким образом, огромная масса земли стабилизирует температуру в помещениях, которая составляет 24–27°C при колебаниях наружной температуры от -3°C зимой до 52°C летом.
Система отопления и охлаждения
Тепло солнца поступает в дом через витраж южного фасада и верхнебоковые окна (Direct Gain). Аккумулированное огромной термической массой земли оно в ночное время свободно поступает в помещения и распространяется естественной конвекцией.

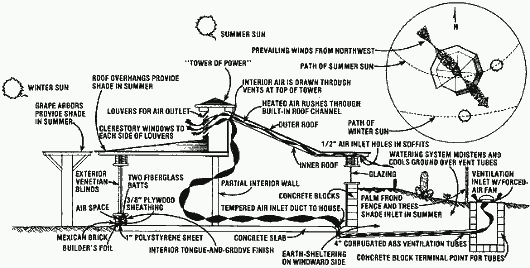

Система
Использованный нагретый воздух естественной конвекцией вытягивается через бельведер. Благодаря возникающему при этом небольшому разряжению в солнечный дом поступает свежий воздух.
Для поступления свежего приточного воздуха перед северным фасадом дома в землю врыт коллектор с размерами 0,6x0,6 м и высотой 1,2 м. От коллектора воздух поступает в углы дома через 8 гофрированных пластиковых труб диаметром 100 мм, уложенных на глубине около 1 м. При необходимости можно увеличить объём подаваемого воздуха, включив небольшой вентилятор.
Перед южным фасадом солнечного дома установлена пергола, по которой пущены виноградные лозы, что позволяет эффективно затенять остекление южного фасада в жаркий период.
Затраты
Дом обошёлся Хармону всего в $22,000.
