Пассивный солнечный дом, построенный в Кембридже (Массачусетс, США) и имеющий площадь 139,2 м², внешне выглядит как обычный таунхаус.

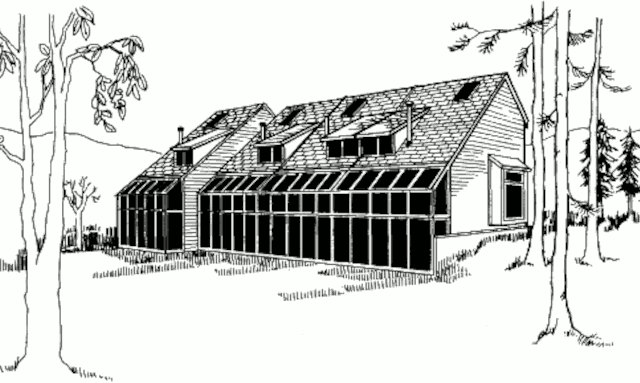

Внешний вид
Содержание
Энергосбережение
Значительного снижения энергопотребления удалось достичь следующим путём:
- помимо блокирования с соседними домами дом защищён от господствующих северных ветров сосновыми лесопосадками;
- увеличена теплоизоляция стен и крыши (термическое сопротивление стен R=3,3, крыши — R=6,1);
- окна южного фасада выполнены с трёхслойным остеклением, а северного — с четырёхслойным;
- в проект обычного таунхауса было интегрировано нескольких систем пассивного солнечного отопления.
Планировка
На первом этаже солнечного дома расположены: большая двухсветная общая комната, зонированная на гостиную, столовую, кухню; санузел с постирочной.

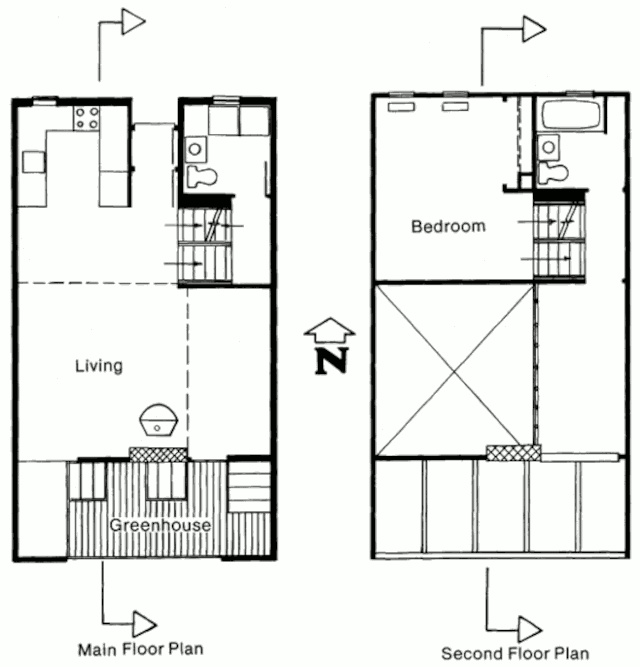

Поэтажный план
На втором этаже дома находятся: спальня, ванная комната.
К южному фасаду пристроена двухсветная теплица.
Отопление
Солнечный дом оборудован 2-мя системами пассивного гелиоотопления.
Первой системой отопления является система прямого обогрева (Direct Gain). Солнечное тепло поступает в помещения непосредственно через окна южного фасада площадью 3,3 м².
Второй системой солнечного отопления является гелиотеплица (Isolated Gain). Тепло, поступающее от солнца, аккумулируется в бетонной северной стене, отделяющей теплицу от гостиной и поступает в помещения излучением от нагретой стены и естественной конвекцией через верхние вентиляционные отверстия. Циркуляции воздуха в помещениях помогает небольшой вентилятор.
Суммарная площадь остекления южного фасада составляет 38,6 м².
Разрез
При экстремально низкой температуре наружного воздуха вода из стандартного бака водонагревателя ёмкостью 300 л поступает в теплообменник, установленный перед циркуляционным вентилятором, и нагревает воздух, циркулирующий в помещениях дома.
В дополнение к резервной системе электрообогрева дом оборудован печью Франклина.
Доля солнечной энергии в отоплении дома 66%.
Проектирование и строительство
- Проектирование дома и СЭУ
- Brook/Elton Partnership
- Строительство
- Urban Development and Investment Corporation
- Стоимость строительства
- $65,000
