Площадь этого двухэтажного каркасного пассивного солнечного дома, построенного в Каррборо (Северная Каролина, США), составляет 121,1 м².

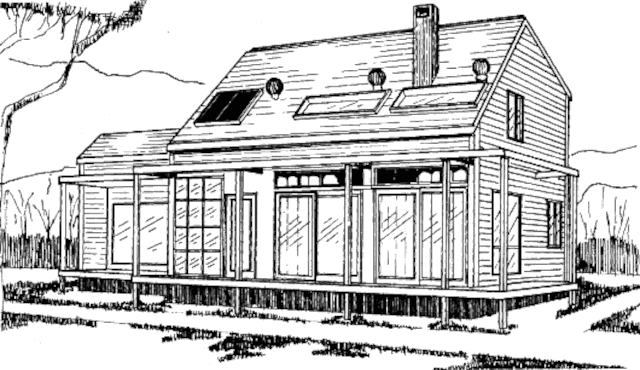

Внешний вид
Расположенный на пологом склоне южной экспозиции и прикрытый от зимних северо-западных ветров растущими здесь деревьями дом энергоэффективен и экономичен одновременно.
Содержание
- Планировка
- Система отопления
- Защита от перегрева
- Горячее водоснабжение
- Проектирование и строительство
Планировка
На первом этаже дома расположены: большая общая комната, зонированная на гостиную, столовую, кухню; спальня хозяев с ванной и гардеробной; пристроенная солнечная теплица; прихожая.

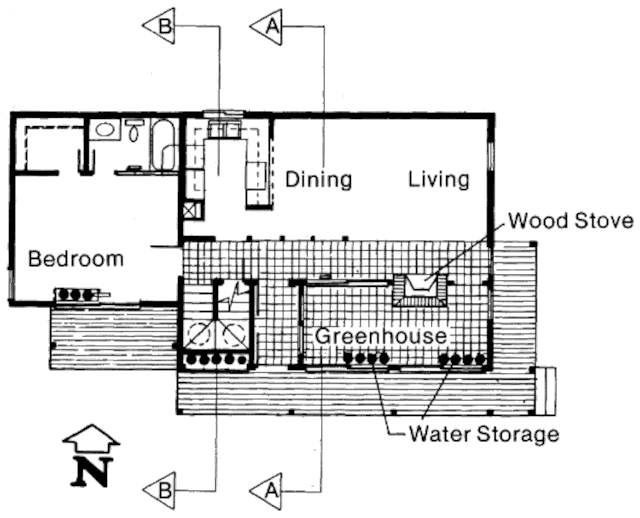

План первого этажа
Система отопления
Первой из систем пассивного солнечного отопления является теплица (Isolated Gain), устроенная в восточной части дома. Солнечный свет в неё поступает через 4 раздвижных остеклённых двери и 2 зенитных фонаря.
Солнечное тепло, поступающее через остальное остекление южного фасада, нагревает помещения дома непосредственно (Direct Gain).
Общая площадь остекления южного фасада и зенитных фонарей составляет 25 м².

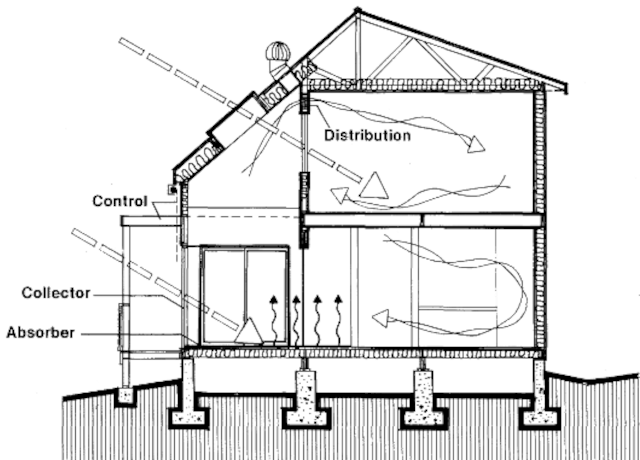

Разрез по A-A
В теплице солнечное тепло аккумулируется в 8 вертикальных заполненных водой цилиндрах, установленных непосредственно за остеклением, кирпичных полах и массиве дровяной печи.
Поступившее через остекление южного фасада тепло аккумулируется в 5 цилиндрах с водой, установленных перед ограждением лестничного холла, и 3 цилиндрах с водой, установленных непосредственно за остеклением спальни.

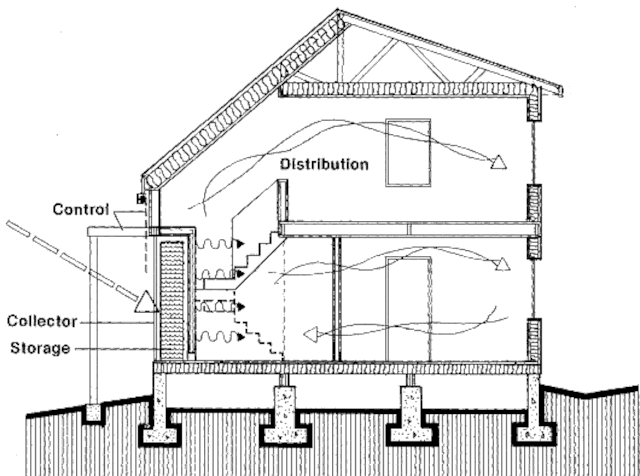

Разрез по B-B
Обогрев помещений в ночное время происходит излучением, естественной конвекцией, а также механическим побуждением.
Доля солнечной энергии в отоплении дома 41%.
Дополнительными источниками тепла являются дровяная печь и тепловой насос.
Защита от перегрева
В летнее время организация интенсивной перекрёстной вентиляции позволяет защитить помещения от перегрева.
Горячее водоснабжение
Горячей водой дом обеспечивают 2 плоских солнечных коллектора общей площадью 4,3 м², установленные на крыше, и бак-аккумулятор объёмом 160 л.
Проектирование и строительство
- Проектирование дома
- Designworks
- Проектирование СЭУ
- Aircomfort, Inc.
- Строительство
- Capricorn Building Company
- Стоимость строительства
- $70,000
