Солнечный дом в Карбондейле

Проект одноэтажного солнечного дома для строительства в Карбондейле (Колорадо, США) был разработан для типичной шахтерской семьи из четырёх человек с учётом их материальных возможностей.

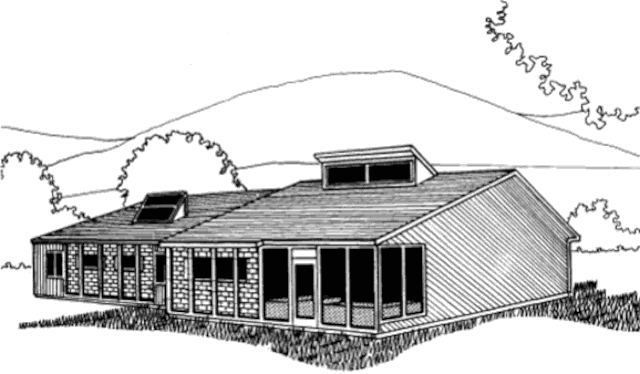

Вид с юго-востока

Дом с двухскатной крышей и пристроенным гаражом традиционен для этих мест. Отличает его от остальных домов лишь обильная площадь остекления южного фасада.

Содержание

• Энергосбережение
• Планировка
• Отопление
• Итоги

Энергосбережение

В проект были заложены следующие энергосберегающие мероприятия:

• высокий уровень теплоизоляции наружных стен и крыши (термическое сопротивление составляет для стен R=6,1, для крыши — R=6.8);
• все окна имеют деревянные рамы и теплоизолирующие стёкла, дополнительную изоляцию обеспечивают теплоизолирующие ставни и шторы;
• вход в дом выполнен через тамбур со стороны северного фасада;
• дополнительной защитой от господствующих зимних северо-западных ветров является гараж.

Планировка

В солнечном доме расположены: общая комната, зонированная на гостиную, столовую; кухня; семейная комната; спальня родителей с ванной и гардеробной комнатами; 2 спальни для детей; общая ванная комната; прихожая; встроенная солнечная теплица.

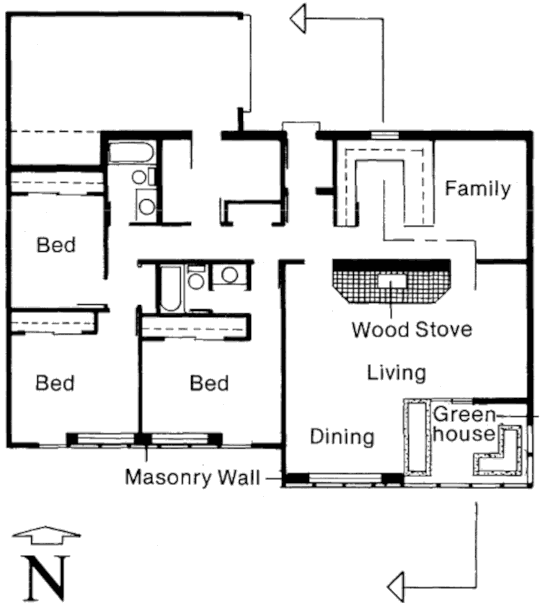

План

К северному фасаду дома пристроен гараж.

Отопление

В солнечном отоплении дома участвуют несколько систем.

1. Через витраж южного фасада часть солнечные лучей непосредственно освещает спальни и столовую (Direct Gain), а часть попадает на окрашенную в коричневый цвет бетонную стену Тромба (Indirect Gain). Тепло, аккумулированное в стене Тромба, частично излучается стеной в помещения, а частично передаётся конвекцией через отверстия в верхней части стены. Во избежание потерь тепла в ночное время стена Тромба закрывается к концу дня автоматическими теплоизолирующими шторами. Все остальные окна оборудованы теплоизолирующими ставнями.
2. Солнечная теплица (Isolated Gain) оборудована автоматическими теплоизолирующими ставнями. Солнечное тепло в ней накапливается в 100-мм бетонной плите пола, окрашенной в коричневый цвет. Тепло в общую комнату поступает через окно и дверь. В следующей системе солнечный свет поступает через фонарь верхнего света и поглощается массивной каменной стеной и камином.
3. В последней системе солнечный свет, освещающий через витраж южного фасада спальни и столовую (Direct Gain) поглощается 100-мм бетонной плитой пола, окрашенной в коричневый цвет.

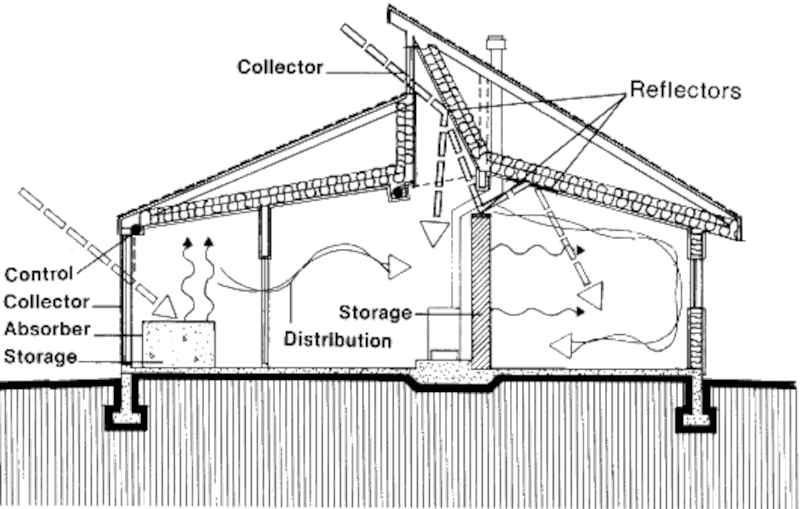

Разрез

Распределению конвективных потоков воздуха в зимнее время помогают вентиляторы.

Итоги

Доля солнечной энергии в отоплении дома 56%.

Сметная стоимость строительства дома $97,500.
